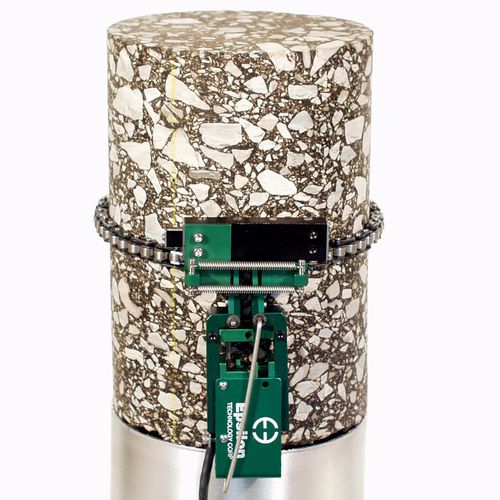

Диаметральный экстензoметр для горных пород, бетона и асфальта 3544 series

для циркулярных деформаций

Предназначен для испытаний на сжатие бетона и горных пород, а также для испытаний на сжатие других больших образцов. Эта модель может использоваться одновременно с осевыми экстензометрами модели 3542RA. Круговые экстензометры измеряют изменение окружности при сжатии образца. Многие исследователи считают, что это более точный способ определения диаметральной деформации, поскольку измерение проводится по всему материалу внутри окружности. Высокоточная роликовая цепь со специальными роликами крепит экстензометр к образцу. При увеличении диаметра образца во время испытания цепь заставляет экстензометр расширяться. Устройство самоподдерживается на образце с помощью встроенных пружин. Звенья легко добавляются или удаляются для настройки на образцы разных размеров. Механическая регулировка позволяет установить выходной сигнал на ноль. Устройство отрыва защищает экстензометр в случае разрыва образца. Часто образцы горных пород испытываются в трехосных камерах давления. Имеются версии модели 3544, которые устанавливаются внутри сосуда и работают в масляной среде при давлении до 1360 бар при 200°C (20 000 фунтов на квадратный дюйм при 400 °F). Модель 3544 - лучший выбор для больших диаметральных деформаций в больших образцах сжатия. Диаметральный экстензометр Epsilon для горных пород и бетона, модель 3975, рекомендуется для измерения малых деформаций, таких как коэффициент Пуассона. Экстензометры модели 3544 - это приборы с тензометрическим датчиком, что делает их совместимыми с любой электроникой, предназначенной для тензометрических датчиков. Чаще всего они подключаются к контроллеру испытательной машины. Электроника формирования сигнала для экстензометра обычно входит в состав контроллера испытательной машины или может быть добавлена.
