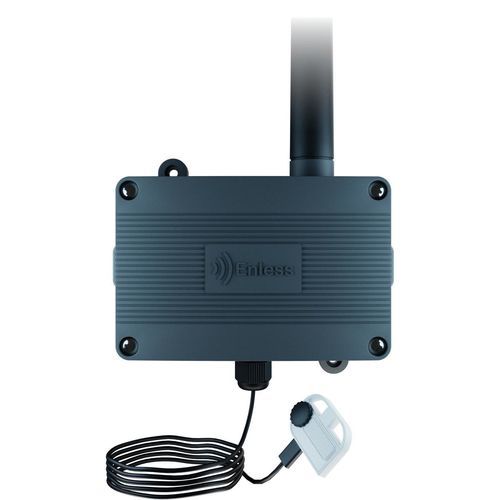

Оптический датчик потребление энергии TX PULSE LED 600-038

светдля обнаруженияповерхностный монтаж

Обзор Разработан для дистанционного снятия показаний: этот LoRaWAN-датчик крепится на светодиодный индикатор электросчётчика. Каждый светодиодный всплеск соответствует определённому значению потребления, датчик вычисляет расход, подсчитывая вспышки LED.

Ключевые характеристики

• Оптический датчик, подсчитывающий светодиодные вспышки на электросчётчиках.
• 5 вспышек = 1 импульс; устройство периодически передаёт по радио число импульсов.
• Неинвазивное крепление: оптическая головка фиксируется на LED индикаторе счётчика с помощью прилагаемой клейкой ленты.
• Поддерживает все типы видимых вспышек (кроме инфракрасных).
• Поддерживаемая длительность вспышки: от 3 мс до 100 мс.
• Частота передачи: по умолчанию 5 минут (настраиваемая).
• Радиопроизводительность: LoRa-технология для дальнего радиуса действия (обычно >5 км на открытой местности).
• Заменяемая литиевая батарея 3,6 В тип D; очень долгий срок службы (до 15 лет в зависимости от настроек и условий).
• Корпус: степень защиты IP65 / NEMA 4 для полевых условий.

Оптическое считывание В комплекте поставляется оптическая головка для установки на LED счётчика. Она обнаруживает и подсчитывает видимые вспышки светодиода и преобразует их в импульсы (5 вспышек = 1 импульс). Датчик хранит накопленные импульсы и периодически передаёт их для дистанционного снятия показаний — неинвазивным методом, совместимым с распространёнными электросчётчиками.

Питание и батарея

• Питание: литиевая батарея 3,6 В тип D (заменяемая).
• Референс заменяемой батареи: BAT D 1000-031.
• Срок службы батареи: до 15 лет в зависимости от частоты передачи и окружающей среды.

Подключение и режимы

• Поддерживаемые протоколы: LoRaWAN и LoRa Easy.
• Режим LoRaWAN: передача через публичные или частные LoRaWAN-сети. Данные могут быть декодированы и сопоставлены с таблицами Modbus или объектами BACnet для интеграции в BMS.
• Режим LoRa Easy: отправка данных на приёмники LoRa Easy (доступны версии Modbus, BACnet и HTTP). Приёмник может собирать данные от нескольких датчиков и передавать их в виде Modbus, BACnet или JSON/HTTP.
• Класс LoRaWAN: Class A.

Доступные модели EU868 — номер детали: TX PULSE LED 600-038; US915 — номер детали: TX PULSE LED 600-138

Применения / Возможности

• Дистанционное снятие показаний электросчётчиков (неинвазивное оптическое чтение LED).
• Интеграция в системы управления зданием (BMS) через шлюз LoRaWAN или приёмники LoRa Easy.
• Развёртывания, требующие длительной автономии батареи и низкого обслуживания.

Технические характеристики

• Поддерживаемые протоколы: LoRaWAN & LoRa Easy.
• Версии LoRaWAN: 1.0.2 и 1.0.4 (в зависимости от варианта).
• Класс LoRaWAN: Class A.
• Радиочастота: EU868 или US915 (в зависимости от модели).
• Габариты: W 118 x H 79 x D 43 мм.
• Защита корпуса: IP65 (NEMA 4).
• Зонд: оптическая головка для LED.
• Поддерживаемые типы вспышек: все видимые вспышки (кроме IR).
• Длительность вспышки: 3 мс – 100 мс.
• Частота передачи: 5 мин (по умолчанию) — настраиваемая.
• Питание: литиевая батарея 3,6 В тип D — заменяемая.
• Срок службы батареи: до 15 лет.
• Замена батареи: BAT D 1000-031.
• Индикация состояния: 3 светодиода.
• Сертификация: EU-модель — CE, UKCA, LoRaWAN; US-модель — FCC, ISED, LoRaWAN.
