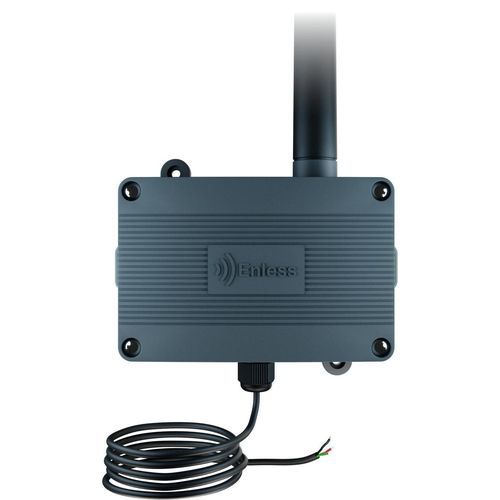

Transmetteur sans fil pour capteur для взрывоопасной атмосферы TX PULSE ATEX 600-037

низкая мощностьимпульсныйбольшой дальности

Обзор
Пульсный датчик, разработанный для дистанционного считывания и мониторинга газовых счетчиков с импульсным выходом. Поддерживает входы сухого контакта и открытого коллектора для подсчёта импульсов и периодической передачи показаний по радиоканалу LoRa, что позволяет превратить обычные газовые счётчики в подключённые счётчики.

Радиопараметры
Радиочастота EU868. Типичная дальность связи превышает 5 км в открытой местности при использовании модуляции LoRa (дальность зависит от окружения и сети).

Питание и автономность
Питается от заменяемой литиевой батареи 3,6 В типа D. Типичный срок службы батареи до 15 лет в зависимости от конфигурации (интервал передачи) и условий эксплуатации. Референс заменяемой батареи: BAT D 1000-029.

Сертификация безопасности
Сертифицирован по ATEX Zone 0 для работы в взрывоопасных атмосферных условиях, что позволяет безопасную установку в опасных зонах, например на АЗС.

Режимы работы

• Режим LoRaWAN: передача данных по публичным или частным сетям LoRaWAN. При использовании совместимых шлюзов данные датчика могут быть декодированы и сопоставлены для интеграции в BMS (родная декодировка и маппинг в таблицы Modbus или объекты BACnet).
• Режим LoRa Easy: отправка на приёмник LoRa Easy. Приёмники LoRa Easy (версии Modbus, BACnet, HTTP) могут принимать данные от нескольких датчиков Enless и нативно декодировать их, преобразуя в таблицы Modbus, объекты BACnet или JSON для HTTP-серверов.

Подключение к газовому счётчику
Поддерживает входы сухого контакта и открытого коллектора для детекции импульсов. Совместим с распространёнными интерфейсными кабелями для счётчиков (варианты кабелей указаны на странице продукта). Разработан для надёжного крепления и электрического подключения к импульсному выходу счётчика.

Доступная модель

• Конфигурация EU868 — Номер детали: TX PULSE ATEX 600-037

Ресурсы (доступные документы)

• Французский документ (TX-PULSE-ATEX 600-037)
• Английский документ (TX-PULSE-ATEX 600-037)
• Декларация соответствия ЕС
• Сертификат ATEX

Технические характеристики

• Поддерживаемые протоколы: LoRaWAN & LoRa Easy
• Версия LoRaWAN: 1.0.2 | RP001-1.02 revB
• Класс LoRaWAN: Class A
• Радиочастота: EU868
• Габариты: W 118 x H 79 x D 43 mm
• Степень защиты: IP65
• Входы: Dry contact и Open collector
• Длительность импульса: минимум 50 ms
• Частота импульсов: максимум 10 Hz
• Доп. функция: подавление дребезга (anti-rebound)
• Интервал передачи: 5 мин (по умолчанию) - настраиваемый
• Питание: литиевая батарея 3,6V Type D - заменяемая
• Срок службы батареи: до 15 лет (в зависимости от настроек и окружения)
• Запасная батарея: BAT D 1000-029
• Индикаторы состояния: 3 светодиода
• Сертификации: CE, UKCA, ATEX, LoRaWAN
