Гибкая муфта ECW

из нержавеющей сталидля туалетовдля продуктов питания

Обзор продукта
Нержавеющие муфты ENEMAC изготовлены в соответствии с Hygienic Design из нержавеющих сталей A2 и A4 и соответствуют строгим гигиеническим требованиям пищевой, фармацевтической и медицинской отраслей, а также чистых помещений. Ассортимент включает предохранительные (сбросные) муфты, вальные муфты, лепестковые (ламельные) муфты, металлические сильфонные муфты и дистанционные муфты для сред с повышенными требованиями к гигиене.

Предохранительные муфты — для прямых приводов

• ECWB | С металлическим сильфоном и зажимными ступицами
  • Номинальный момент (TA): 5 Nm - 900 Nm
  • Диаметры отверстий (ØD1): 8 mm - 62 mm
  • Диаметры отверстий (ØD2): 10 mm - 65 mm
  • Особенности: без люфта, высокая крутильная жесткость
• ECWD | С эластомерным присоединением и зажимными ступицами
  • Номинальный момент (TA): 5 Nm - 900 Nm
  • Диаметры отверстий (ØD1): 8 mm - 70 mm
  • Диаметры отверстий (ØD2): 10 mm - 65 mm
  • Особенности: быстросъемный, гасит вибрации

Предохранительные муфты — для косвенных приводов

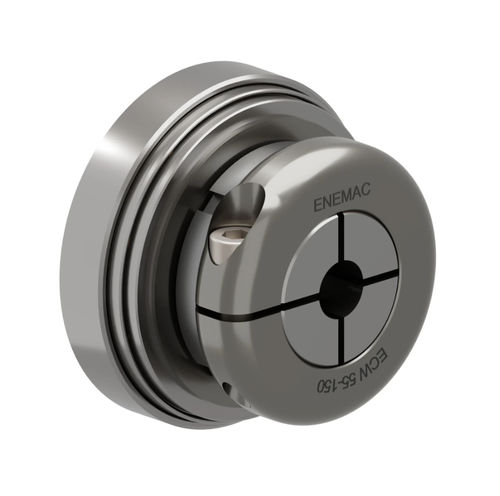

• ECW | С интегрированным шариковым подшипником
  • Номинальный момент (TA): 5 Nm - 900 Nm
  • Диаметр отверстия (ØD): 10 mm - 65 mm
  • Присоединение вала: зажимная ступица
  • Особенности: рассчитаны на высокие опорные нагрузки

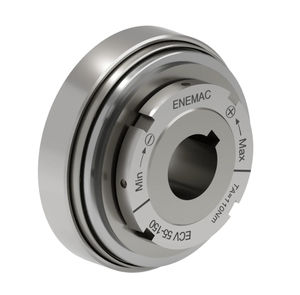

• ECV | С интегрированным шариковым подшипником
  • Номинальный момент (TA): 5 Nm - 900 Nm
  • Диаметр отверстия (ØD): 8 mm - 58 mm
  • Присоединение вала: шпоночный паз
  • Особенности: для высоких нагрузок на подшипники
• ECE_ES | Компактная конструкция для ограниченного пространства
  • Номинальный момент (TA): 2 Nm - 900 Nm
  • Диаметр отверстия (ØD): 10 mm - 50 mm
  • Присоединение вала: шпоночный паз
  • Особенности: для фланцевых креплений в санитарно-чувствительных установках
• ECG_ES | С узкой скользящей опорной зоной
  • Номинальный момент (TA): 2 Nm - 900 Nm
  • Диаметр отверстия (ØD): 10 mm - 50 mm
  • Присоединение вала: шпоночный паз
  • Особенности: для цепных или ременных приводов в санитарно-чувствительных установках
• ECI_ES | С широкой скользящей опорной зоной
  • Номинальный момент (TA): 2 Nm - 900 Nm
  • Диаметр отверстия (ØD): 10 mm - 50 mm
  • Присоединение вала: шпоночный паз
  • Особенности: для ременных приводов в санитарно-чувствительных установках
• ECR | Капсулированное исполнение
  • Номинальный момент (TA): 15 Nm - 350 Nm
  • Диаметр отверстия (ØD): 16 mm - 42 mm
  • Присоединение вала: шпоночный паз
  • Особенности: для цепных или ременных приводов в санитарно-чувствительных установках
• ECS_ES | Опционально с звездочкой (предохранительная муфта)
  • Номинальный момент (TA): 1 Nm - 950 Nm
  • Диаметры отверстий (ØD): 6 mm - 8 mm
  • Присоединение вала: шпоночный паз
  • Особенности: предохранительная муфта для простых цепных или ременных приводов

Вальные муфты

• EWJ | Эластомерные муфты — гашение вибрации, для санитарно-чувствительных применений
  • Номинальный момент (TA): 6 Nm - 650 Nm
  • Диаметры отверстий (ØD1/ØD2): 6 mm - 70 mm
  • Присоединение вала: зажимная ступица
  • Макс. скорость (n): 29000 1/min

Ламельные (лепестковые) муфты

• EWZK_ES | Для тяжёлых наружных условий
  • Номинальный момент (TA): 40 Nm - 7000 Nm
  • Диаметры отверстий (ØD1/ØD2): 10 mm - 110 mm
  • Присоединение вала: шпоночный паз
  • Макс. скорость (n): 14500 1/min

Металлические сильфонные муфты

• EWC | Стандартная серия для санитарно-чувствительных применений
  • Номинальный момент (TA): 1.5 Nm - 1000 Nm
  • Диаметры отверстий (ØD1/ØD2): 3 mm - 90 mm
  • Присоединение вала: зажимная ступица
  • Макс. скорость (n): 23000 1/min
• EWR | Удобный монтаж в санитарных зонах
  • Номинальный момент (TA): 10 Nm - 1200 Nm
  • Диаметры отверстий (ØD1/ØD2): 7 mm - 85 mm
  • Присоединение вала: полумонтажная ступица
  • Макс. скорость (n): 28000 1/min

Дистанционные муфты

• EWLC | С переменной длиной до 3 м
  • Номинальный момент (TA): 10 Nm - 1200 Nm
  • Диаметры отверстий (ØD1/ØD2): 7 mm - 85 mm
  • Присоединение вала: полумонтажная ступица
  • Длина: 92 mm - 3000 mm

Технические характеристики

• Материалы: нержавеющая сталь A2 и A4 (Hygienic Design)
• Области применения: производство продуктов питания, фармацевтика, медицинская техника, чистые помещения
• Семейства продуктов: предохранительные муфты (прямые/косвенные), вальные муфты, ламельные муфты, металлические сильфонные муфты, дистанционные муфты
• Диапазоны номинального момента: от 1 Nm до 7000 Nm (в зависимости от типа)
• Диапазоны диаметров отверстий: от 3 mm до 110 mm (в зависимости от типа)
• Присоединения вала: зажимная ступица, ступица с зажимным кольцом, шпоночный паз, полумонтажная ступица
• Макс. скорости (в зависимости от типа): напр. EWJ 29000 1/min, EWC 23000 1/min, EWZK_ES 14500 1/min, EWR 28000 1/min
• Длина дистанционных муфт: до 3000 mm
• Особенности: без люфта, высокая крутильная жесткость, гашение вибраций, модульные/вставные опции, инкапсулированные исполнения, компактные конструкции для ограниченного пространства, варианты с предохранительным скольжением
