Гибкая муфта ECV

из нержавеющей сталисо стопорным кольцомдля туалетов

Обзор
Нержавеющие муфты ENEMAC соответствуют строгим гигиеническим требованиям пищевого и фармацевтического производства и также пригодны для медицинской техники и чистых помещений. В производстве используются нержавеющие стали A2 и A4. Для каждого типа доступны CAD-файлы и технические паспортные данные.

Предохранительные муфты – Для прямых приводов

• ECWB | С металлическим гофротрубой и зажимными ступицами: Номинальный момент (TA): 5 Nm - 900 Nm; Диаметры отверстий (ØD1): 8 mm - 62 mm; Диаметры отверстий (ØD2): 10 mm - 65 mm; Особенности: без люфта, высокая крутильная жесткость.
• ECWD | С эластомерной вставкой и зажимными ступицами: Номинальный момент (TA): 5 Nm - 900 Nm; Диаметры отверстий (ØD1): 8 mm - 70 mm; Диаметры отверстий (ØD2): 10 mm - 65 mm; Особенности: штыревая посадка, демпфирование колебаний.

Предохранительные муфты – Для косвенных приводов

• ECW | С интегрированным шарикоподшипником: Номинальный момент (TA): 5 Nm - 900 Nm; Диаметр отверстия (ØD): 10 mm - 65 mm; Соединение вала: зажимная втулка; Особенности: для больших опорных нагрузок.

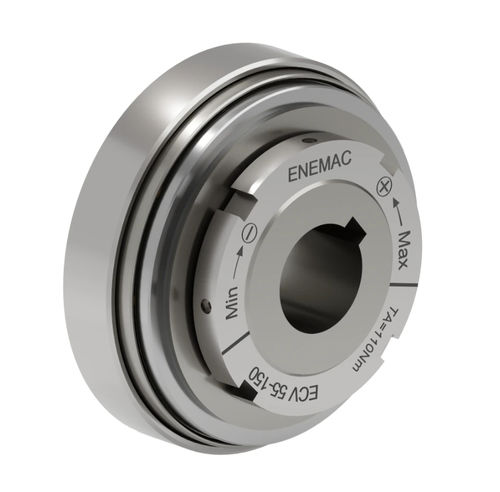

• ECV | С интегрированным шарикоподшипником: Номинальный момент (TA): 5 Nm - 900 Nm; Диаметр отверстия (ØD): 8 mm - 58 mm; Соединение вала: шпоночный паз; Особенности: для больших опорных нагрузок.
• ECE_ES | Компактная конструкция для ограниченных пространств: Номинальный момент (TA): 2 Nm - 900 Nm; Диаметр отверстия (ØD): 10 mm - 50 mm; Соединение вала: шпоночный паз; Особенности: для фланцевых присоединений в гигиенически чувствительных установках.
• ECG_ES | С узкой зоной подшипника скольжения: Номинальный момент (TA): 2 Nm - 900 Nm; Диаметр отверстия (ØD): 10 mm - 50 mm; Соединение вала: шпоночный паз; Особенности: для цепных или зубчатых ременных приводов в гигиенически чувствительных установках.
• ECI_ES | С широкой зоной подшипника скольжения: Номинальный момент (TA): 2 Nm - 900 Nm; Диаметр отверстия (ØD): 10 mm - 50 mm; Соединение вала: шпоночный паз; Особенности: для ременных приводов в гигиенически чувствительных установках.
• ECR | Инкапсулированное исполнение: Номинальный момент (TA): 15 Nm - 350 Nm; Диаметр отверстия (ØD): 16 mm - 42 mm; Соединение вала: шпоночный паз; Особенности: для цепных или зубчатых ременных приводов в гигиенически чувствительных установках.
• ECS_ES | Опционально со звездочкой: Номинальный момент (TA): 1 Nm - 950 Nm; Диаметры отверстий (ØD): 6 mm - 8 mm; Соединение вала: шпоночный паз; Особенности: буксующая муфта для простых цепных или зубчатых ременных приводов.

Валовые муфты – Эластомерные муфты

• EWJ | Демпфирование вибраций, для гигиенически чувствительных применений: Номинальный момент (TA): 6 Nm - 650 Nm; Диаметры отверстий (ØD1/ØD2): 6 mm - 70 mm; Соединение вала: зажимной ступица; макс. скорость (n): 29000 1/min.

Валовые муфты – Дисковые (ламельные) муфты

• EWZK_ES | Для тяжелых наружных применений: Номинальный момент (TA): 40 Nm - 7000 Nm; Диаметры отверстий (ØD1/ØD2): 10 mm - 110 mm; Соединение вала: шпоночный паз; макс. скорость (n): 14500 1/min.

Валовые муфты – Металлические гофрированные муфты

• EWC | Стандартная серия для гигиенически чувствительных применений: Номинальный момент (TA): 1.5 Nm - 1000 Nm; Диаметры отверстий (ØD1/ØD2): 3 mm - 90 mm; Соединение вала: зажимная ступица; макс. скорость (n): 23000 1/min.
• EWR | Простой монтаж в гигиенических зонах: Номинальный момент (TA): 10 Nm - 1200 Nm; Диаметры отверстий (ØD1/ØD2): 7 mm - 85 mm; Соединение вала: полукожуховая ступица; макс. скорость (n): 28000 1/min.

Муфты с растоянием (спейсер)

• EWLC | С переменной длиной: Номинальный момент (TA): 10 Nm - 1200 Nm; Диаметры отверстий (ØD1/ØD2): 7 mm - 85 mm; Соединение вала: полукожуховая ступица; Длина: 92 mm - 3000 mm.

Примечание
Для каждого типа доступны CAD-файлы и технические паспорта. Продукты разработаны для гигиенически чувствительных областей (пищевая промышленность, фармацевтика, медицина, чистые помещения).

Технические характеристики

• Материалы: нержавеющие стали A2 и A4 (Hygienic Design).
• Подходящие отрасли: пищевая промышленность, фармацевтическая промышленность, медицинская и чистая технология, машиностроение и производство оборудования.
• Доступные документы: CAD-модели и технические паспорта для каждого типа.
• Классы продукции на странице: предохранительные муфты (прямые/косвенные), валовые муфты (эластомерные, дисковые, металлические гофротрубные), муфты-удлинители.
