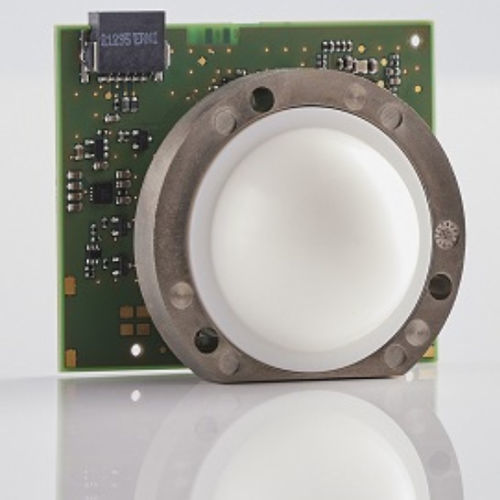

Датчик уровня РЛС непрерывного излучения с частотной модуляцией USR30

для твердых телдля жидкостейс цифровым выходом

Описание продукта
USR30 — наименьший форм-фактор новой серии радарных датчиков, разработанных для заказных OEM-приложений. Он обеспечивает полную функциональность UTR30 без корпуса и без определённого электрического разъёма. Сигнал выводится в цифровом виде (UART) и может быть обработан и интегрирован в прикладную систему. Модуль может быть настроен под целевую среду и условия измерения.

Преимущества

• Точное измерение по методу времени пролёта (Time-of-Flight, ToF): непрерывные бесконтактные измерения до 35 м в баках и силосах, а также измерение уровня в открытой воде.
• Гибкая параметризация: настройка параметров для среды (твердое/жидкое), пусто/полно, расстояния слепой зоны и чувствительности (низкая/средняя/высокая) для конкретных приложений.

Технология

• Метод измерения Time-of-Flight (ToF)
• Радар FMCW, 80 ГГц

Безопасность и соответствие

• Соответствует ETSI EN 302 729
• Радиодопуски в открытом поле на уровне компонентов (FCC, ISED)
• Соответствует RoHS и REACH

Дополнительная информация
На странице продукта доступны подробные технические сведения и брошюра.

Технические характеристики

• Диапазон измерений: 0–35 м
• Точность: ±2 мм (жидкости), ±10 мм (твердые вещества)
• Угол излучения: 8°
• Температура эксплуатации: -40°C … 85°C
• Среды: твердые и жидкие вещества с диэлектрической проницаемостью (DK) > 1,9
• Питание: цифровая часть 1,8 … 3,3 В (MCU); аналоговая/RF часть 3,5 … 5,5 В
• Выход: цифровой UART (8N1 inverted, 230 kBaud)
• Настраиваемые параметры: среда (твердое/жидкое), пусто/полно, расстояние слепой зоны, чувствительность
• Технология: Time-of-Flight (ToF), радар FMCW 80 ГГц
• Безопасность и сертификации: ETSI EN 302 729, FCC/ISED (уровень компонентов), RoHS/REACH
