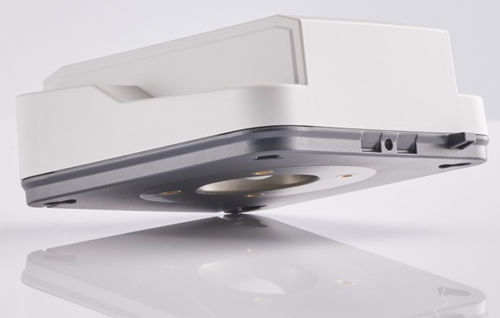

Датчик уровня РЛС непрерывного излучения с частотной модуляцией UTR30

для твердых телдля жидкостейс цифровым выходом

Обзор
Радарный модуль UTR30 обеспечивает непрерывное бесконтактное измерение уровней в баках, силосах и на водных объектах. Измерение основано на принципе Time-of-Flight (ToF) и рассчитано на дальность до 35 м. Модуль доступен как в виде базового сенсора, так и в исполнении, настроенном под требования заказчика с заданными электрическими и технологическими интерфейсами.

Преимущества

• Точное ToF-измерение
  Непрерывное бесконтактное измерение по времени пролета обеспечивает точные показания расстояния до 35 м. Радарная технология устойчива при колебаниях уровня, резких перепадах температуры и суровых погодных условиях.
• Гибкая параметризация
  Параметры сенсора можно адаптировать под задачу: тип среды (твердое/жидкое), чувствительность (низкая/средняя/высокая), пороги пусто/полно, дистанция блокировки.
• Конфигурация под приложение
  Корпус, электрическое подключение, технологический фланец и интерфейсы связи могут быть выполнены по спецификации проекта.

Технические данные

• Диапазон измерений: 0–35 м
• Точность: ±2 мм (жидкости), ±10 мм (твердые)
• Угол лепестка: 8°
• Температура эксплуатации: -40 °C … 85 °C
• Среда: твердые и жидкие материалы при DK > 1,9
• Питание: цифровая часть 1,8 … 3,3 В (MCU); аналоговая 3,5 … 5,5 В (RF)
• Выходы: цифровой UART (8N1 inverted, 230 kBaud), RS422 (M12)
• Параметры:
  • Тип среды (твердое/жидкое)
  • Пусто/Полно
  • Дистанция блокировки
  • Чувствительность

Технология

• Метод Time-of-Flight (ToF)
• Радар: FMCW, 80 GHz

Конфигурация под приложение

• Дизайн корпуса
• Электрическое подключение (M12, контакты на плате и т.д.)
• Технологическое подключение (G1 1/2, MNPT 1/2″)
• Выбираемые интерфейсы связи

Безопасность и соответствие

• Радиосертификация: соответствует ETSI EN 302 729
• Радиоодобрения на модульном уровне (FCC, ISED) доступны
• Соответствует RoHS / REACH

Дополнительная информация
Техническая информация (TI) и брошюра доступны в PDF с подробными данными по продукту и конфигурации.

Технические характеристики

• Модель: UTR30
• Принцип измерения: Time-of-Flight (ToF)
• Частота/технология: FMCW, 80 GHz
• Диапазон измерений: 0–35 м
• Точность: ±2 мм (жидкости) / ±10 мм (твердые)
• Угол луча: 8°
• Температура эксплуатации: -40 °C … 85 °C
• Питание: цифровая 1,8 … 3,3 В; аналоговая 3,5 … 5,5 В
• Интерфейсы: UART (invert, 230 kBaud), RS422 (M12)
• Среда: твердые & жидкие (DK > 1,9)
