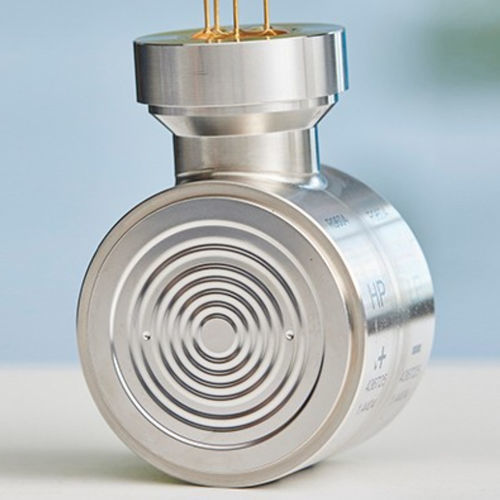

Дифференциальный датчик давления Deltacore USD70

пьезосопротивлениекремнийвыход по напряжению

Обзор
Датчики перепада давления USD70 обеспечивают точные измерения в малых диапазонах при высокой стойкости к перегрузкам. Кремниевые пьезорезистивные датчики со сварной металлической мембраной предназначены для отраслей процессов и окружающей среды. Применения: измерение уровня, объёма или массы в жидкостях и газах, мониторинг перепада давления (фильтры, насосы) и измерение расхода (объёмный или массовый).

Преимущества

• Стандартизированные диапазоны измерений: доступны 0…10 mbar и 0…30 mbar.
• Мостовой выход: некомпенсированный мостовой выход (mV/V).
• Высокая стойкость к перегрузкам: до 160 bar с одной стороны и 240 bar с обеих сторон.
• Конструкция из нержавеющей стали: стандартный материал 316 L для совместимости с процессами.
• Надёжные измерения: высокая точность, повторяемость и долговременная стабильность.
• Возможна кастомизация: другие материалы мембраны и масла заполнения по запросу.

Техническая конструкция и примечания
Кремниевый пьезорезистивный датчик перепада давления со сварной металлической мембраной. Датчики поставляются в некомпенсированном виде (некомпенсированный мостовой выход) и могут быть компенсированы и откалиброваны заказчиком или при интеграции в трансмиттер. Датчик служит основой для создания трансмиттеров перепада давления.

Стандартизированные диапазоны измерений

• 0…10 mbar / 1 kPa — диапазон перегрузки: 160 bar (с одной стороны), 240 bar (с обеих сторон)
• 0…30 mbar / 3 kPa — диапазон перегрузки: 160 bar (с одной стороны), 240 bar (с обеих сторон)

Выходной сигнал и питание

• Рекомендуемое питание: источник постоянного тока, <1 mA
• Сопротивление моста: 4,3…5,6 kΩ (25°C)
• Выходной сигнал (размах): 10 mbar: 9…19 mV; 30 mbar: 18…34 mV

Габариты и условия эксплуатации

• Габариты: Ø 55 mm x 40 mm
• Температура окружающей среды/процесса: -40 до +85°C
• Температура хранения: -40 до +85°C

Дополнительная информация
Варианты с повышенной стойкостью к перегрузкам указаны на страницах продуктов и в технических паспортах. Опции: другие материалы мембраны и масла заполнения доступны по запросу.

Технические характеристики

• Модель: Deltacore USD70
• Тип датчика: кремниевый пьезорезистивный датчик перепада давления со сварной металлической мембраной
• Диапазоны измерений: 0…10 mbar (1 kPa) и 0…30 mbar (3 kPa)
• Стойкость к перегрузкам: тип. 160 bar (с одной стороны), 240 bar (с обеих сторон); варианты в тех. паспорте
• Мостовой выход: некомпенсированный мостовой выход (mV/V); размах: 10 mbar = 9…19 mV, 30 mbar = 18…34 mV
• Сопротивление моста: 4,3…5,6 kΩ (при 25°C)
• Рекомендуемое питание: постоянный ток, <1 mA
• Материал: нержавеющая сталь 316 L стандарт; другие материалы мембраны по запросу
• Масло заполнения: опционально, по запросу
• Точность/стабильность: высокая точность, повторяемость и долговременная стабильность
• Габариты: Ø 55 mm x 40 mm
• Рабочая температура: -40 до +85°C (окруж./процесс)
• Температура хранения: -40 до +85°C
• Выход: некомпенсированный датчик — компенсация и калибровка выполняются заказчиком или при интеграции в трансмиттер
• Документация: техническая информация и брошюра доступны (см. документы продукта)
