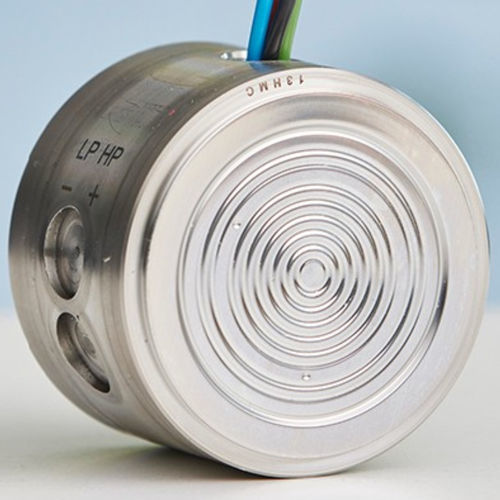

Дифференциальный датчик давления Deltacore USD50B

пьезосопротивлениекремнийиз нержавеющей стали

Описание продукта
Дифференциальные датчики давления USD50B с пьезорезистивным кремниевым сенсором и сварной металлической мембраной разработаны для процессной и экологической промышленности. Типичные области применения включают измерение уровня, объема и массы в жидкостях или газах, мониторинг дифференциального давления (например, на фильтрах и насосах) и измерение расхода (объемный или массовый расход).

Преимущества

• Диапазоны измерений Диапазоны от 10 mbar до 40 bar для широкого спектра применений.
• Выход мостового сигнала Некомпенсированный мостовой выход (mV/V) с кабельным подключением.
• Высокая стойкость к перегрузкам Односторонне до 160 bar (опция 420 bar), двусторонне до 240 bar (опция 630 bar).
• Материал корпуса Корпус из нержавеющей стали 316L.
• Надежные измерения Высокая точность, воспроизводимость и долговременная стабильность.
• Возможна кастомизация По запросу доступны различные материалы мембраны и заполнительные масла.

Стандартизованные диапазоны измерений

• 0…100 mbar / 10 kPa (Перегрузка: 160 bar односторонне, 240 bar двусторонне)
• 0…500 mbar / 50 kPa (Перегрузка: 160 bar односторонне, 240 bar двусторонне)
• 0…3 bar / 300 kPa (Перегрузка: 160 bar односторонне, 240 bar двусторонне)
• 0…16 bar / 1,6 MPa (Перегрузка: 160 bar односторонне, 240 bar двусторонне)
• 0…40 bar / 4 MPa (Перегрузка: 160 bar односторонне, 240 bar двусторонне)

Опционально увеличенный диапазон перегрузки
420 bar (односторонне), 630 bar (двусторонне).

Выходной сигнал и питание

• Рекомендуется: питание постоянным током < 1 mA
• Сопротивление моста: 4,3…5,6 kΩ (при 25 °C)
• Выходной сигнал (размах): 22…55 mV/V

Габариты и условия эксплуатации

• Габариты: Ø 55 mm x 40 mm
• Температура окружающей среды/процесса: -40 до +85 °C
• Температура хранения: -40 до +85 °C

Примечания по применению
Датчики некомпенсированы и предназначены для использования в качестве основы при создании дифференциальных передатчиков давления. Для конкретного применения требуется компенсация и калибровка со стороны заказчика.

Дополнительные материалы
Доступны техническая информация и брошюра по индивидуальным датчикам и компонентам (PDF-документы).

Характеристики / технические спецификации

• Тип продукта: Кремниевый дифференциальный датчик давления (пьезорезистивный), сварная металлическая мембрана
• Модель: USD50B
• Диапазоны измерений: 10 mbar до 40 bar (см. стандартизованные диапазоны выше)
• Стойкость к перегрузкам: односторонне до 160 bar (опция 420 bar), двусторонне до 240 bar (опция 630 bar)
• Выходной сигнал: некомпенсированный мостовой выход 22…55 mV/V (размах)
• Сопротивление моста: 4,3…5,6 kΩ (25 °C)
• Рекомендуемое питание: питание постоянным током < 1 mA
• Материал корпуса/мембраны: нержавеющая сталь 316L (различные материалы мембраны по запросу)
• Заполняющие масла: различные заполняющие масла на выбор
• Размер: Ø 55 mm x 40 mm
• Диапазон рабочих температур: -40 до +85 °C
• Диапазон температур хранения: -40 до +85 °C
• Примечание: датчики некомпенсированы; для использования в качестве передатчика требуется компенсация/калибровка со стороны заказчика
