Для простого конфигурирования CAN FD/CAN шлюза CG-FD/E было разработано интуитивное программное обеспечение cg-fd-tool. Графический интерфейс пользователя (GUI) загружает конфигурацию либо с устройства через USB, либо из файла. После адаптации к потребностям пользователя она может быть загружена обратно в шлюз или сохранена в файл в формате JSON. Генерация конфигурации может быть выполнена даже с нуля без подключенного шлюза.

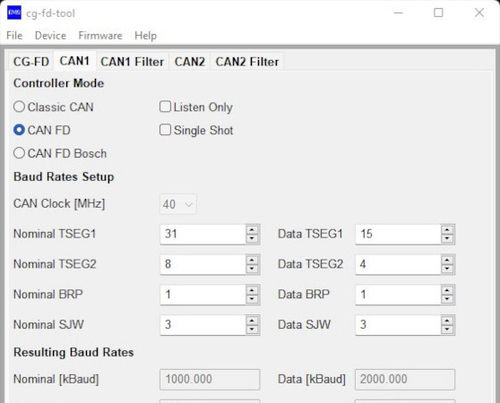

Инструмент показывает текущие настройки подключенного устройства и позволяет настраивать режимы работы CAN-контроллера, устанавливать скорость передачи данных и время восстановления после отключения шины. Кроме того, можно установить фильтры для сообщений, передаваемых между двумя каналами CAN. Если шлюз соединяет систему CAN FD с сетью Classic CAN, инструмент предлагает три варианта обработки передачи данных между CAN FD и Classic CAN. Сообщения CAN FD могут быть отброшены всегда, отброшены только при длине > 8 или отправлены всегда, но длина обрезана до максимум восьми байт.
Программа конфигурирования cg-fd-tool предлагает интуитивно понятный и быстрый способ настройки шлюза CG-FD/E для наиболее распространенных случаев применения.
Специальные возможности
Программа конфигурирования cg-fd-tool
Поддерживает классический CAN и CAN FD
Графический интерфейс пользователя (GUI)
Конфигурирование с устройства через USB или из внешнего JSON
---
