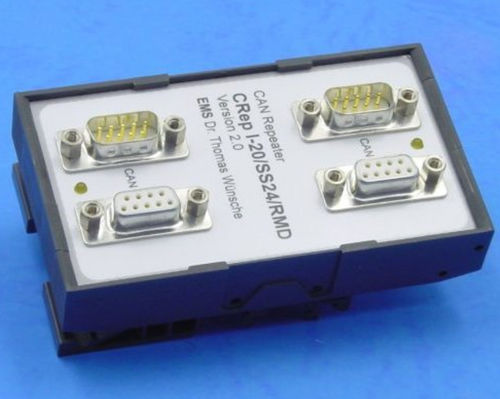

M-Bus адаптер CAN CRep Opto

промышленныйсетейдля CAN bus

Повторитель CAN с гальванической развязкой CRep Opto передает и усиливает сигналы CAN прозрачным для протокола способом. Оба CAN-соединения ведут себя как один физический CAN-узел. CRep Opto позволяет создавать гибкие топологии подключения. Могут быть реализованы звездные и древовидные структуры, а также шлейфовые линии. Выбор наиболее подходящей топологии сети в соответствии с потребностями приложения позволяет снизить затраты на установку. Максимальная скорость передачи данных может быть увеличена за счет использования CRep Opto и подходящей структуры сети. Увеличение количества узлов в сети CAN возможно за счет разделения на подсети, каждая из которых соединена CRep Opto. Каждая подсеть может управлять максимальным количеством CAN-узлов, ограниченным только возможностями драйвера приемопередатчика. При передаче данных на большие расстояния CRep Opto позволяет восстанавливать сигнал. Благодаря гальваническому разделению сегментов шины можно соединять секции CAN с разным потенциалом земли. Для наиболее часто встречающихся ошибок встроенная система подавления ошибок снижает влияние неисправных сегментов на исправные. Расширенное подавление ошибок, разделение неисправных сегментов Широкий диапазон источников питания Совместимый с ISO 11898 шинный интерфейс Крепление на монтажную рейку, подключение с помощью штекеров D-Sub9 Устройства CRep Opto включают 2 сегмента CAN, подключаемые к штекеру типа D-Sub9. На штекеры подаются сигналы CAN и напряжение питания. В следующей таблице показаны функции внутреннего интерфейса CAN.
