Крепежный элемент для алюминиевых профилей 94-200 series

для алюминиевых профилейиз сталииз нержавеющей стали

Определение

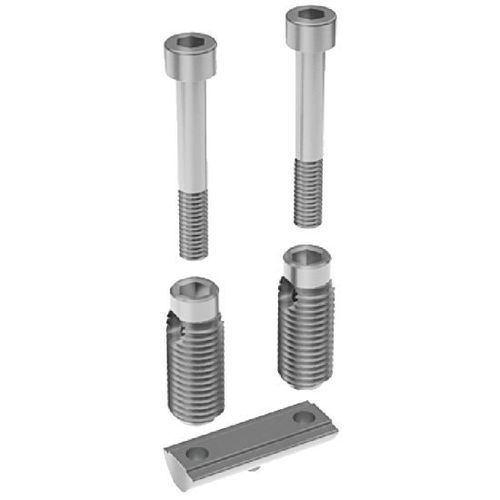

Двойное автоматическое крепление (серия 94-200) — это комплект для сборки, состоящий из 2 самонарезающих втулок, 2 винтов с цилиндрической головкой под ключ и двойной соединительной планки, предназначенный для быстрого и надёжного соединения двух алюминиевых профилей под 90°.

Материал
- Оцинкованная сталь.

Модификации

• Двойная версия: 90° соединение для профилей формы I.
• Доступна одиночная версия (сталь или нерж.) для 90° соединений профилей форм B или I.
• Доступна версия для стыкового (концевого) соединения.

Размерный диапазон
- Подходит для профилей с пазом 8 мм.

Применение
- Обеспечивает быстрое и прочное 90° соединение двух алюминиевых профилей.
- Предварительного сверления не требуется благодаря самонарезающей резьбе.

Сборка

• Закрутите самонарезающие втулки в две противоположные пазы первого профиля от торца, который будет упираться в второй профиль.
• Вставьте двойную соединительную планку в паз второго профиля в месте соединения.
• Вставьте винты в втулки и затяните на соединительной планке, чтобы скрепить профили.

Другие доступные версии
- Варианты из стали или нержавеющей стали доступны для некоторых конфигураций.
- Доступны автоматические соединители для стыковых соединений.

Пример заказа
Пример заказа: артикул 94-2003-8-40

Характеристики / технические данные

• Модель / серия: 94-200
• Форма: I (двойная)
• Паз: 8 mm
• Материал: оцинкованная сталь
• Крепление: 2 самонарезающих втулки + 2 винта с цилиндрической головкой + двойная соединительная планка
• Сборка: без сверления (самонарезающие)
• Доступные варианты (примеры):
• 94-2003-8-40 — Стандарт — Профиль 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Винт M6x40 — Примерный срок поставки: 4–8 дней
• 94-2003-8-80 — Стандарт — Профиль 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Винт M6x40 — Примерный срок поставки: 4–8 дней
• 94-2004-8-40 — ESD — Профиль 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Винт M6x40 — Примерный срок поставки: 4–8 дней
• 94-2004-8-80 — ESD — Профиль 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Винт M6x40 — Примерный срок поставки: 4–8 дней
