Крепежный элемент для алюминиевых профилей 94-200 series

из оцинкованной сталидвойнойс прямым углом

Определение

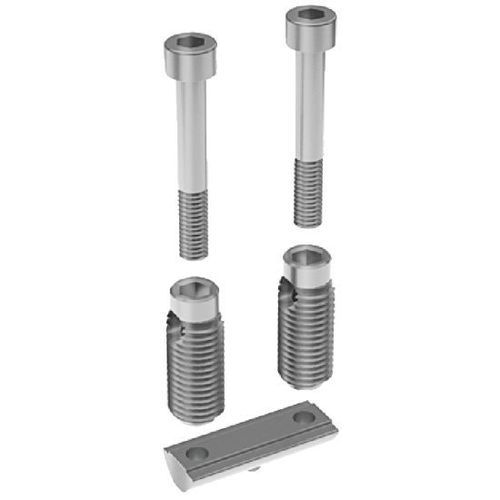

Двойное автоматическое крепление — это комплект, состоящий из 2 самонарезающих гильз, 2 винтов с внутренним шестигранником и двойной планки, предназначенный для быстрого и надежного соединения двух алюминиевых профилей под прямым углом.

Материал

• Оцинкованная сталь.

Версии

• Двойная версия: для 90° соединения алюминиевых профилей формы I.
• Также доступны: простая версия (сталь или нержавеющая сталь) для 90° соединения профилей формы B или I, а также автоматический стык для соединения торец в торец.

Размерный диапазон
Совместимо с профилями, имеющими паз 8 мм.

Применение

• Обеспечивает быстрое и надежное 90° соединение двух алюминиевых профилей.
• Не требуется предварительная подготовка или сверление благодаря самонарезающей резьбе гильз.

Монтаж

• Вкрутите самонарезающие гильзы в две противоположные пазы первого профиля со стороны, которая будет опираться на второй профиль.
• Вставьте двойную планку в паз второго профиля в месте соединения.
• Вставьте винты в гильзы и затяните на двойной планке, чтобы соединить профили.

Другие доступные версии

• Простое автоматическое крепление из стали или нержавеющей стали (серия 94-200).
• Автоматический соединитель для торцевого соединения из стали или нержавеющей стали (серия 94-202).

Пример заказа
EXAMPLE OF ORDER: 94-2003-8-40

Технические характеристики

• Серия: 94-200
• Коммерческое наименование: Двойное автоматическое крепление
• Функция: Соединение под 90° алюминиевых профилей (форма I)
• Материал: Оцинкованная сталь
• Совместимая пазовая ширина: 8 мм
• Примеры артикулов: 94-2003-8-40; 94-2003-8-80; 94-2004-8-40; 94-2004-8-80
• Совместимая форма профиля: I (стандартные / ESD версии в зависимости от артикула)
• Размер профиля (мм): 40 или 80 (в зависимости от артикула)
• d1 (мм): 12 (в зависимости от артикула)
• l1 (мм): 31 (в зависимости от артикула)
• l2 (мм): 26.4 или 66.4 (в зависимости от артикула)
• s1 (мм): 5
• s2 (мм): 6
• Поставляемые винты: M6x40
• Типичное применение: быстрое сборка алюминиевых конструкций без механической подготовки.
• Варианты и пример атрибутов:
  • 94-2003-8-40 — Standard, форма I, паз 8, профиль 40, d1 = 12 мм, l1 = 31 мм, l2 = 26.4 мм, s1 = 5 мм, s2 = 6 мм, винты M6x40.
  • 94-2003-8-80 — Standard, форма I, паз 8, профиль 80, d1 = 12 мм, l1 = 31 мм, l2 = 66.4 мм, s1 = 5 мм, s2 = 6 мм, винты M6x40.
  • 94-2004-8-40 — ESD, форма I, паз 8, профиль 40, d1 = 12 мм, l1 = 31 мм, l2 = 26.4 мм, s1 = 5 мм, s2 = 6 мм, винты M6x40.
  • 94-2004-8-80 — ESD, форма I, паз 8, профиль 80, d1 = 12 мм, l1 = 31 мм, l2 = 66.4 мм, s1 = 5 мм, s2 = 6 мм, винты M6x40.
