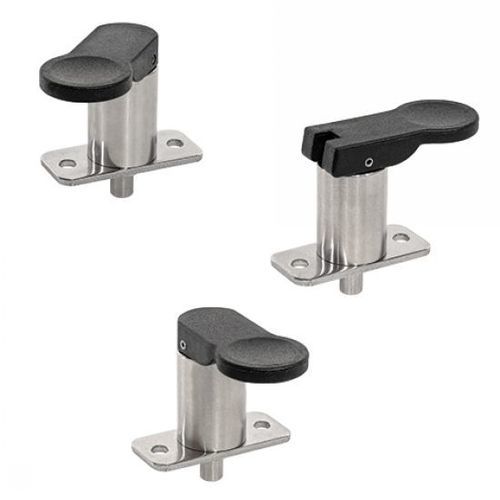

Стопорный штифт из нержавеющей стали 32-263 series

блокируемыйс фланцем

Определение Индексирующая головка, также называемая центрирующей головкой, - это элемент центрирования, позволяющий расцветить, повернуть или позиционировать одно устройство. Он может использоваться для создания движений перевода или вращения. Материал

• Корпус из инокса (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304)
• Группа центрирования из инокса (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Рессор из инокса (AISI 302)
• Левье из полифталамида нуар и волокно верре ренфорсе

Версия Ce doigt d'indexage dispose de plusieurs versions afin de s'adapter à différentes configurations :

• Mode de fixation : à embase
• Mode d'actionnement : Levier avec ou sans dispositif de blocage et rotation libre
• Levier avec ou sans dispositif de blocage et position parallèle à l'embase
• Levier avec ou sans dispositif de blocage et position perpendiculaire à l'embase

Размеры плиты Goupille : - Диаметр (d1) : от 4 до 10 мм - Длина (l1): от 5 до 10 мм Эмбаза : - Длинна (l8) : de 35 à 50 мм - Largeur (l9): de 15 à 23 mm Использование

• Возврат гупиля осуществляется путем нажатия и удержания рычага в нижнем положении
• Возврат позволяет рычагу вернуть исходное положение после того, как он переставляется и версия с устройством блокировки позволяет сохранять положение ручки в положении rentrée, когда рычаг переводится в вертикальное положение
• Версия с устройством блокировки позволяет сохранять положение ручки в положении rentrée, когда рычаг переводится в вертикальное положение

Caractéristiques / spécifications techniques

• Série / Modèle : 32-263
• Type : doigt d'indexage avec levier, avec ou sans dispositif de blocage et embase, en inox
• Norme : correspond aux normes GN 823
• Corps : inox AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
• Goupille : inox AISI 303 (AFNOR Z 8 CNF 18-09, Werk 1.4305)
• Ressort : inox AISI 302
• Levier : polyphthalamide noir renforcé fibre de verre
• Plages dimensions clés : d1 = 4-10 mm, l1 = 5-10 mm, l8 = 35-50 mm, l9 = 15-23 mm
• Versions disponibles : sans dispositif de blocage (levier libre), avec dispositif de blocage ; positions levier : libre / parallèle / perpendiculaire
• Exemple de commande (référence produit affichée sur la page) : 32-2630-4
