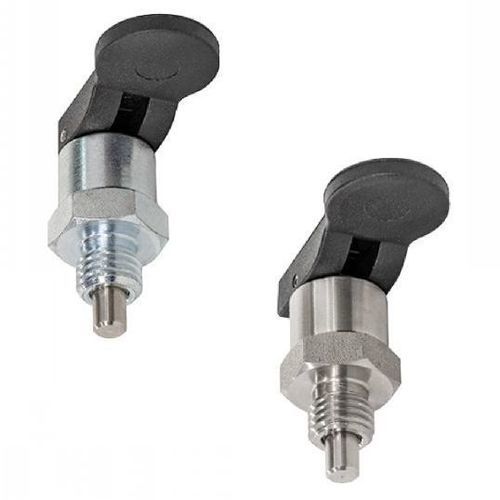

Стопорный штифт из нержавеющей стали 32-260 series

из технополимераиз оцинкованной сталиблокируемый

Определение
Штифт индексации, также называемый центровочным штифтом, представляет собой элемент для позиционирования, позволяющий фиксировать, запирать или позиционировать узел. Может применяться для остановки поступательного или вращательного движения.

Материал

• Корпус из оцинкованной стали с синей пассивацией или из нержавеющей стали (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Центровочный штифт из нержавеющей стали (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Пружина из нержавеющей стали (AISI 302).
• Рычаг из черного полифталамида, армированного стекловолокном.

Варианты

• Корпус стальной, рычаг из полифталамида, с устройством блокировки или без.
• Корпус из нержавеющей стали, рычаг из полифталамида, с устройством блокировки или без.
• Доступен с метрической стандартной резьбой или с метрической мелкой резьбой.

Размерный диапазон
- Резьба (d1) доступна: стандартный шаг M10–M16 или мелкий шаг M10x1–M16x1,5.
- Центровочный штифт (d2) допуск h9: диаметр 4–10 мм.
- Длина штифта (l1): 5–10 мм.

Применение

• Штифт вытягивается при нажатии и удерживании рычага вниз.
• Пружина возвращает рычаг в исходное положение после отпускания и возвращает штифт в выдвинутое положение.
• Версия с устройством блокировки удерживает штифт в втянутом положении, когда рычаг поднят в вертикальное положение.

Пример заказа / Ссылка
ПРИМЕР ЗАКАЗА: Ссылка-d2 (h9)
32-2601-10-4

Примечания
Продукт соответствует стандартам, указанным в техническом паспорте. Для этой модели доступны 3D CAD-файлы и демонстрационные видео.

Характеристики / технические данные

• Серия / модель: 32-260
• Корпус: оцинкованная сталь с синей пассивацией или нержавеющая сталь (AISI 303)
• Центровочный штифт: нержавеющая сталь (AISI 303), d2 = 4–10 мм (доп. h9)
• Пружина: нержавеющая сталь (AISI 302)
• Рычаг: черный полифталамид, армированный стекловолокном
• Доступные резьбы: M10, M12, M16 (стандарт) и M10x1, M12x1,5, M16x1,5 (мелкие)
• Длина штифта (l1): 5–10 мм
• Функция блокировки: версии с устройством блокировки или без
• Стандарт / соответствие: соответствует GN 823 (см. паспорт)
• Доступны совместимые аксессуары и крепления (втулки, распорные элементы, гайки)
