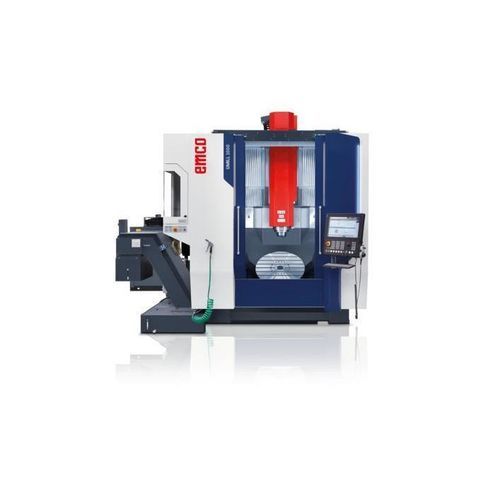

Фрезерный станок с ЧПУ 5 осей UMILL 1000

универсальныйс делительным столомс подвижной стойкой

Основные характеристики продукта: - Одновременная обработка по 5 осям в портальной конструкции - Высокая термостабильность - Универсальный обрабатывающий центр с высокой точностью обработки - Современная концепция подвижной колонны с оптимальной доступностью - Прочная поворотно-вращающаяся столешница с торцевыми двигателями, системы прямого измерения, размеры Ø 800 мм обеспечивают высокую стабильность и точность - Широкий диапазон поворота +/-125° - Стандартные линейные шкалы в X-Y-Z - Передовая технология управления от Siemens или Heidenhain - EMCONNECT доступен для Sinumerik - Широкие возможности, такие как магазин на 60 / 90 инструментов - Оптимальное удаление стружки - Гибкость для автоматизации (фронт) Технические данные: - Рабочая зона: - Перемещение по X/Y/Z: 900 мм / 1000 мм / 700 мм - Расстояние до шпинделя: 170 / 870 мм - Скорость подачи по осям: 15 м/мин - Скорости быстрого перемещения по X/Y/Z: 50 м/мин - Стол: 1000 кг - Зона зажима: 800 x 800 мм - Максимальная нагрузка на стол: 1000 кг - Шпиндельный двигатель: - Максимальная скорость: 50 - 15000 об/мин - Мощность привода: 38 кВт - Максимальный крутящий момент: 138 Нм - Смена инструмента: - Количество станций для инструментов: 30 (60/90) - Максимальный диаметр инструмента: 80 мм - Максимальная длина инструмента: 350 мм - Общие данные: - Размеры (ДxШxВ): 3450 x 4750 x 3630 мм - Вес машины: 18000 кг Основные характеристики машины: - Одновременная обработка по 5 осям в портальной конструкции - Высокая термостабильность и универсальный обрабатывающий центр с высокой точностью обработки - Современная концепция подвижной колонны с оптимальной доступностью - Широкий диапазон поворота +/-125° - Стандартные линейные шкалы в X-Y-Z - Передовая технология управления от Siemens или Heidenhain - EMCONNECT доступен для Sinumerik - Широкие возможности, такие как магазин на 60 / 90 инструментов - Оптимальное удаление стружки - Гибкость для автоматизации (фронт) Программное обеспечение/Управление: - Sinumerik ONE с Operate: Sinumerik ONE - это универсальная и гибкая система ЧПУ. С широким спектром функциональных возможностей, она подходит для использования почти во всех технологиях. Sinumerik ONE устанавливает стандарты в отношении динамики, точности и интегрируемости в сети. - Высочайшая производительность и гибкость - Универсальная открытость - Высокоэффективная защита персонала и машины - EMCONNECT, цифровой помощник процесса, включен в стандартную машину - Цифровой двойник является неотъемлемой частью управления ЧПУ - Значительное сокращение времени разработки продукта и выхода на рынок - Улучшенные возможности сетевого взаимодействия и передачи данных - Значительное сокращение времени реального ввода в эксплуатацию за счет виртуальной подготовки - Значительное увеличение производительности ЧПУ - Значительное сокращение непроизводительных времен и полная интеграция в TIA Portal через интегрированный SIMATIC S7-1500F PLC - Heidenhain TNC 7: С новым управлением TNC7 от HEIDENHAIN пользователи и производители станков испытывают совершенно новые возможности в программировании и эксплуатации своих машин. Управление интуитивно понятно, ориентировано на задачи и индивидуализировано, что делает работу в мастерской быстрее, безопаснее и приятнее. - 24 контура управления, из которых 4 - шпиндели - Очень высокая динамика работы и плавная, интуитивно понятная мультисенсорная работа - Операции фрезерования и токарной обработки - Интуитивная настройка заготовок с интеллектуальными функциями зондирования - Графически поддерживаемое выравнивание зажимных устройств - Короткое время обработки блока (0,5 мс) - Высококачественная производительность для идеальных поверхностей и высочайшей точности - Интегрированный мониторинг процесса Общие размеры/Рабочее пространство: - Размеры (ДxШxВ): 3450 x 4750 x 3630 мм - Рабочая зона: 800 x 800 мм - Максимальная нагрузка на стол: 1000 кг Дополнительные функции: - ПРЯМЫЕ ПРИВОДЫ: Прямые приводы по осям X и Y позволяют достигать высоких показателей ускорения (6 м/с²) и скоростей быстрого перемещения (50 м/мин). Это обеспечивает максимальную точность и высокую динамику. - ПОВОРОТНО-ВРАЩАЮЩАЯСЯ СТОЛЕШНИЦА: Прочная поворотно-вращающаяся столешница с торцевыми двигателями, системы прямого измерения, размеры Ø 800 мм обеспечивают высокую стабильность и точность. - ЗАКРЫВАЮЩАЯ ЗАСЛОНКА ДЛЯ МАГАЗИНА ИНСТРУМЕНТОВ: Закрывающая заслонка из нержавеющей стали отделяет рабочую зону от магазина инструментов во время смены инструмента, обеспечивая большую чистоту. - СМЕНА ИНСТРУМЕНТОВ: Сменщик инструментов с местом для 30 инструментов. Опционально доступны 60 или 90. Характеристики / Технические характеристики: - Одновременная обработка по 5 осям - Портальная конструкция - Высокая термостабильность - Высокая точность обработки - Современная концепция подвижной колонны - Прочная поворотно-вращающаяся столешница (Ø 800 мм) - Широкий диапазон поворота +/-125° - Стандартные линейные шкалы в X-Y-Z - Управление Siemens или Heidenhain - EMCONNECT для Sinumerik - 30/60/90 станций для инструментов - Оптимальное удаление стружки - Готовность к автоматизации (фронт) - Перемещение по X/Y/Z: 900/1000/700 мм - Расстояние до шпинделя: 170/870 мм - Скорость подачи по осям: 15 м/мин - Скорости быстрого перемещения: 50 м/мин - Нагрузка на стол: 1000 кг - Зона зажима: 800 x 800 мм - Максимальная скорость: 50-15000 об/мин - Мощность привода: 38 кВт - Максимальный крутящий момент: 138 Нм - Максимальный диаметр инструмента: 80 мм - Максимальная длина инструмента: 350 мм - Размеры: 3450 x 4750 x 3630 мм - Вес машины: 18000 кг
