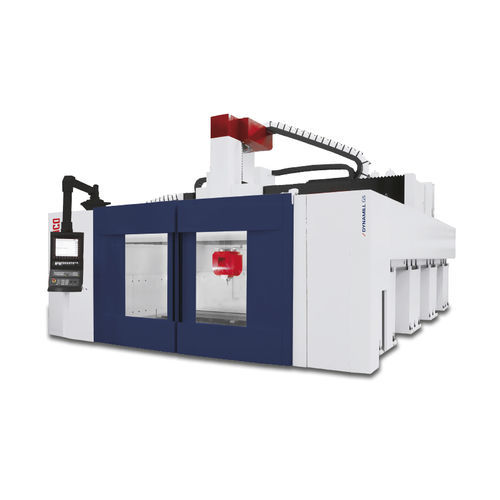

Универсальный фрезерный станок с ЧПУ - DYNAMILL G5 - EMCO GmbH

Характеристики

Количество осей: 5 осей
Направление шпинделя: универсальный
Структура: с рамой
Обрабатываемое вещество: для алюминия, для стали
Передний конец шпинделя: HSK-63-A, HSK-100-A
Количество инструментов: 24 инструмента, 48 инструментов, 64 инструмента, 200 инструментов
Другие характеристики: с высокой скоростью, высокоэффективный, компактный, высокой точности, с прямым приводом, с автоматическим устройством смены инструментов
Ход Х: 2 500 mm, 4 000 mm, 6 000 mm, 8 000 mm
(98,43 in, 157,48 in, 236,22 in, 314,96 in)
Ход Y: 2 200 mm, 3 500 mm
(86,61 in, 137,8 in)
Ход Z: 1 300 mm, 1 500 mm
(51,18 in, 59,06 in)
Скорость вращения: 6 000 rpm
(37 699 rad.min-1)
Мощность: 38 kW, 48 kW
(51,67 hp, 65,26 hp)
Скорость подачи по оси X: 40 m/min
Скорость подачи по оси Y: 40 m/min
Скорость подачи по оси Z: 40 m/min
Точность позиционирования: 8 µm, 10 µm, 12 µm
Повторяемость: 4 µm, 5 µm, 6 µm
Габаритная длина: 6 000 mm, 7 500 mm, 10 100 mm, 12 100 mm
(236,2 in, 295,3 in, 397,6 in, 476,4 in)
Габаритная ширина: 5 000 mm, 7 000 mm
(196,9 in, 275,6 in)
Общая высота: 5 050 mm, 5 250 mm
(198,8 in, 206,7 in)

Описание

СИСТЕМА ВСАСЫВАНИЯ Пыль и дым легко отводятся с помощью системы отсоса Mecof, встроенной в вилочную фрезерную головку. ЛЕГКОДОСТУПНАЯ РАБОЧАЯ ЗОНА Широкие раздвижные двери на передней стороне станка облегчают загрузку и выгрузку больших заготовок. TCB6-E / MECOF Design Универсальная фрезерная головка с автоматическим позиционированием по миллиметрам. Мощный механический шпиндель с высоким крутящим моментом для тяжелых режимов обработки. TWT / MECOF Design Универсальная фрезерная головка с прямым приводом и высокоскоростным шпинделем. Новая конструкция 15° подрезки делает ее более маневренной при обработке сложных заготовок. SP20_SP21 / MECOF Design Фрезерная головка вилочного типа с высокоскоростным шпинделем и торкемонами. подрезка 20°. Программное обеспечение/управление Sinumerik ONE с системой Operate Sinumerik ONE - это универсальная и гибкая система ЧПУ. Обладая широкой функциональностью, она подходит для использования практически во всех технологиях. Sinumerik ONE устанавливает стандарты динамики, точности и интегрируемости в сети. На Sinumerik ONE вы можете положиться: высочайшую производительность и гибкость универсальная открытость высокоэффективная защита персонала и оборудования Sinumerik и EMCONNECT, цифровой помощник в технологическом процессе EMCONNECT входит в стандартную комплектацию машины. Переключение между приложениями emcoNNECT и системой управления осуществляется одним щелчком мыши. Все важные для производства данные могут отображаться в полноэкранном режиме или в виде боковой панели. Новый SINUMERIK ONE был специально разработан для "умного" производства. Цифровой двойник является неотъемлемой частью системы управления ЧПУ, виртуальное и реальное управление сливаются и дополняют друг друга Значительное сокращение сроков разработки и вывода продукции на рынок благодаря стратегии "Сначала цифровые технологии

---

Это автоматический перевод. (просмотреть оригинал на английском языке)
