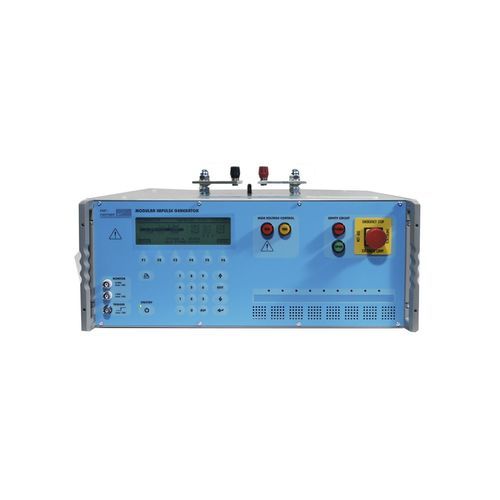

Тестер импульса напряжения MIG0603CAP

для конденсатора XYнастольный

MIG0603CAP - это компактный генератор импульсов напряжением 6 кВ с высоковольтными клеммами в верхней части. Он генерирует импульс напряжения длительностью 1,2/50 мкс, способный тестировать конденсаторы типа X1 и X2. MIG0603CAP состоит из двух схем, способных тестировать конденсаторы типа X до 6,7 мкФ, используя форму волны импульсного напряжения 1,2/50 мкс. Схемы генераторов определены в стандартах IEC 60384-14 и EN 132400. Значения компонентов для последовательных резисторов Rs, импульсного конденсатора CT и емкости нагрузки Cp автоматически переключаются при выборе различных диапазонов емкости на MIG0603CAP. Полупроводниковые высоковольтные цепи обеспечивают высокую степень целостности и повторяемости формы сигнала. Встроенные измерительные схемы отображают пиковое импульсное напряжение и ток на передней панели. Мониторинг осциллограмм напряжения и тока на осциллографе возможен без специализированных пробников с помощью BNC-разъемов на передней панели. Ваши преимущества - Амплитуда импульсов до 6 кВ - Калиброванный импульс 1,2 / 50 мс - Полупроводниковое высоковольтное переключение - Импульсные выходы на верхней панели - Использование с испытательным шкафом TC-ST - Испытание конденсаторов классов X1 и X2 до 4 кВ - Повышенная безопасность оператора - Высокая степень повторяемости импульсов
