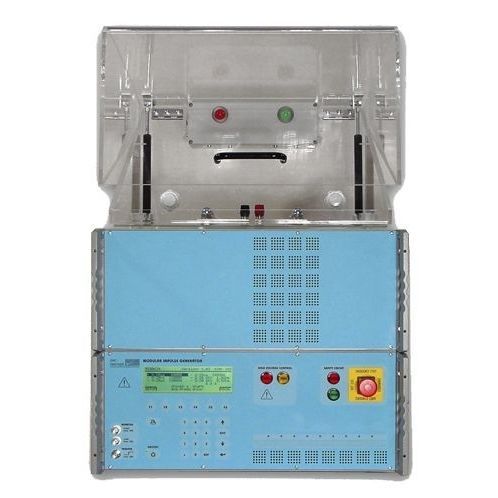

Тестер изоляции MIG1212CAP

для конденсатора XYкомпактныйнастольный

MIG1212CAP - это компактный генератор импульсов 12 кВ с высоковольтными клеммами в верхней части. Он генерирует импульс напряжения 1,2/50 мкс, способный тестировать конденсаторы типа X1, X2, Y2 и Y4. MIG1212CAP специально разработан для испытания изоляции конденсаторов X / Y с импульсным напряжением приблизительно 1,2/50 мкс до 12 кВ в соответствии с IEC 60384-14 Ed.4. MIG1212CAP состоит из двух контуров с импульсной емкостью 20 мкФ и 0,25 мкФ, размещенных в 19-дюймовой стойке высотой 8 блоков. IEC 60384-14 и EN 132400 определяют требования к генератору. Последовательные резисторы (Rs), импульсный конденсатор (Ct) и емкость нагрузки (Cp) автоматически переключаются в соответствии с выбранным диапазоном емкостей. Мультиплексор позволяет автоматически выбирать тестовые конденсаторы в испытательном шкафу TC-ST, расположенном на верхней панели MIG1212CAP. Пиковое напряжение и ток импульса отображаются на дисплее передней панели. Два BNC-монитора позволяют проверить формы напряжения и тока на осциллографе. Ваши преимущества - Амплитуда импульса до 12 кВ - Тест для конденсаторов X и Y типов - Дополнительный импульсный тест для изоляции - MIG-CAP-DUT-MUX для автоматического тестирования - Высоковольтные выходы на верхней пластине - Испытание конденсаторов класса X1, X2 до 4 кВ - Испытания конденсаторов классов Y2 и Y4 до 8 кВ - Более быстрое испытание образцов конденсаторов - Компактное решение для испытаний и повышенная безопасность оператора
