Тренажер ESD ESDEX series

промышленныйдля использования в автомобиляхдля использования в авиации

Обзор

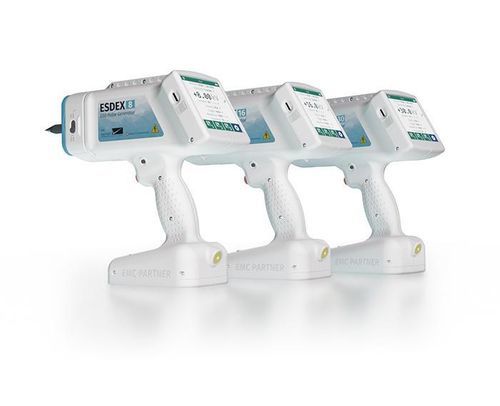

Новая серия ESDEX — модульный компактный генератор/симулятор ESD (ESD-пистолет), разработанный и произведённый EMC PARTNER. Являясь следующим поколением после ESD3000, устройство разработано с учётом эргономики, интуитивного управления, гибкости и высокой производительности. Серия доступна в версиях 8 kV, 16 kV и 30 kV и поддерживает широкий набор сменных RC-сетей для соблюдения международных стандартов, включая IEC 61000-4-2, ISO 10605, RTCA DO-160 и MIL-STD-461.

Ключевые характеристики

• Модульная архитектура с заменяемыми RC-модулями и испытательными наконечниками
• Автоматическое распознавание RC-модулей
• Эргономичный, идеально сбалансированный дизайн пистолета с низкоомным круглым триггером и программируемыми боковыми кнопками
• Интегрированный светодиод на наконечнике для точной идентификации точки контакта EUT
• Большой 4" ёмкостной сенсорный экран для интуитивного управления и хорошей читаемости
• Перезаряжаемая батарея: до 12 часов работы; быстрая зарядка (USB-C) до 80% за ~80 минут
• Подключение USB-C и SD-карты для быстрой зарядки, передачи данных, формирования отчётов и обмена прошивкой/настройками
• Бесплатные обновления прошивки и бесплатное ПО для передачи данных, управления настройками и составления отчётов
• Режим Fire (Air Discharge) позволяет повторяющиеся импульсы до 500 Гц
• Функция bleed-off для разряда остаточной энергии после каждого импульса
• Режимы самопроверки напряжения заряда, разрядного реле и внутренней схемы разряда с сохранением/отчётом результатов
• Снижение эффекта близости и меры по уменьшению нежелательных излучаемых помех

Модели

• ESDEX8 — 8 kV генератор/симулятор ESD с фиксированной RC-сетью 150 pF / 330 Ω. Подходит для НИОКР и испытаний на стадии разработки.
• ESDEX16 — 16 kV генератор/симулятор ESD с заменяемыми RC-сетями. Идеален для тестирования по стандартам до 16 kV; возможна модернизация до 30 kV.
• ESDEX30 — 30 kV генератор/симулятор ESD с заменяемыми RC-сетями. Подходит для более высоких требований по напряжению, например в автомобильной отрасли и крупных лабораториях.

Применение
Серия ESDEX охватывает широкий спектр областей применения: промышленность (IEC 61000-4-2), автомобильная отрасль (ISO 10605), оборона (MIL-STD-461), авионика (RTCA DO-160 раздел 25), электромобильность и тестирование потребительской/промышленной электроники. Для каждого направления доступны различные аксессуары.

RC-модули (примеры)
Доступные сменные RC/разрядные сети (выбор):

• NW-C150R330-B — 150 pF / 330 Ω, AD & CD до 30 kV, с bleed-off (для IEC 61000-4-2 & ISO 10605)
• NW-C150R330 — 150 pF / 330 Ω, AD & CD до 30 kV, без bleed-off
• NW-C150R2000-B — 150 pF / 2000 Ω, AD & CD до 30 kV, с bleed-off (ISO 10605)
• NW-C150R2000 — 150 pF / 2000 Ω, AD & CD до 30 kV, без bleed-off
• NW-330R2000-B / NW-330R2000 — опции 330 pF / 2000 Ω
• NW-C330R330-B / NW-C330R330 — опции 330 pF / 330 Ω
• NW-C150R330-F — быстрое фронт-время 150 pF / 330 Ω, CD до 30 kV, с bleed-off
• NW-C200R50 / NW-C200R50-B — 200 pF / 50 Ω (wearables), AD & CD до 16 kV (с/без bleed-off)

Аксессуары (выбор)

• ESD-TARGET — 2 Ω золотое покрытие в соответствии с IEC 61000-4-2 / ISO 10605, включает SMA-кабель и аттенюаторы, макс. 30 kV
• ESD VERI-TARGET / VERI-TARGET ADAPTER — адаптеры для калибровки, с золотым покрытием
• ESD-VERI-V — делитель для измерения ESD-напряжения (20 GΩ, коэффициент 1:20 000), макс. вход 32 kV
• ESDEX-STAND — карбоновый трипод для испытаний IEC 61000-4-2 / ISO 10605 (регулируемая высота)
• ESDEX-GND-SUPPORT — стойка для натяжения обратного кабеля для верификации формы сигнала (требуется штатив)
• ESD-VCP50 — вертикальная сцепляющая пластина IEC 61000-4-2
• ESD-BLEEDER-CABLE (150 / 200) — кабели с bleeder-резисторами (2 x 470kΩ) до 30 kV
• ESDEX-H-FIELDS / ESDEX-E-FIELDS — петли/пластины для магнитных/электрических полей для анализа слабых мест
• ESD-HCP-AUTO / ESD-HCP-AUTO LARGE — косвенные плоскости сопряжения по ISO 10605 (различные размеры)
• ESDEX-BATTPACK-4C — аккумуляторный блок большой ёмкости 4 ячейки (6900 mAh) для продолжительных испытаний

Программное обеспечение & отчёты
Предоставляется бесплатное ПО для передачи данных, загрузки/сохранения пользовательских наборов и тестов, скачивания отчётов и установки обновлений прошивки. Опция ESDEX-TESTSUITE помогает создавать индивидуальные планы тестирования и отчёты в соответствии с IEC 61000-4-2 и ISO 10605. Отчёты можно экспортировать в форматах PDF, CSV и HTML.

Безопасность & производительность
Устройства ESDEX оснащены автоматическим bleed-off, самопроверками, мерами по снижению эффекта близости и качественными компонентами для обеспечения надёжных, воспроизводимых и безопасных результатов ESD-испытаний.

Характеристики / технические спецификации

• Название серии: ESDEX Series
• Доступные напряжения: 8 kV, 16 kV, 30 kV (в зависимости от модели)
• RC-сети: несколько сменных модулей (пример выше)
• Поддерживаемые стандарты: IEC 61000-4-2, ISO 10605, RTCA DO-160, MIL-STD-461
• Срабатывание: эргономичный триггер + программируемые боковые кнопки
• Дисплей: 4" ёмкостной сенсорный экран
• Подключения: порт USB-C, слот для SD-карты, передача данных и поддержка обновления прошивки
• Батарея: перезаряжаемая, до ~12 часов работы, быстрая зарядка до 80% за ~80 минут (через USB-C)
• Режим Fire: повторяющиеся импульсы Air Discharge до 500 Гц
• Функции: автоматическое распознавание RC, bleed-off, самопроверка, отчётность (PDF/CSV/HTML), бесплатные обновления прошивки
• Аксессуары: цели, адаптеры для верификации, стенды, сцепляющие пластины, bleeder-кабели, полевые петли, аккумулятор большой ёмкости
• Дизайн: эргономичная рукоять, оптимальный баланс, интегрированный индикатор LED на наконечнике
