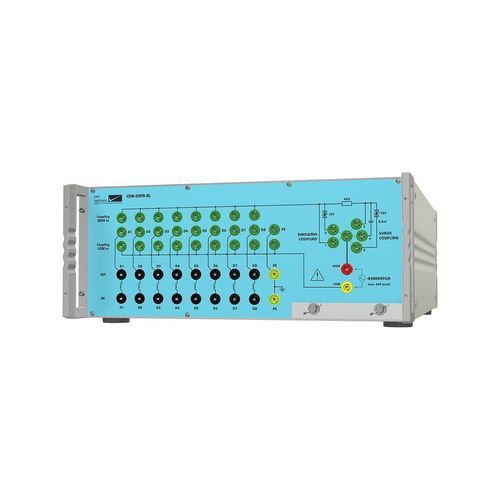

Цепь связи CDN CDN-DATA-8L

Ручной CDN для тестирования перенапряжений (CWG) и кольцевых волн 100 кГц на 4 несимметричных линиях передачи данных. Дифференциальная и общая модовая связь. Сопряжение импульсов перенапряжения (CWG) и кольцевых волн на асимметричных линиях передачи данных является требованием основных стандартов IEC 61000-4-5 и IEC 61000-4-12. Сопряжение может быть выбрано в соответствии с типом импульсного испытания и скоростью передачи данных EUT. Импульсная связь 40 Ом последовательно с конденсатором 0,5 мкФ или диодом 33 В. Сопряжение кольцевой волны является прямым, поскольку необходимые элементы сопряжения включены в генератор кольцевой волны Внешний блок сопряжения может быть вставлен с газоразрядной трубкой 90 В (GDT) для тестирования интерфейсов с более высокой скоростью передачи данных. Ваши преимущества - КРГ импульсных помех в соответствии с IEC 61000-4-5 Ed3 - Кольцевая волна 100 кГц в соответствии с IEC 61000-4-12 - Рабочая полоса пропускания 100 кГц - Ток EUT до 4A - Максимальный уровень испытания 6 кВ - Использование с любым испытательным генератором EMC PARTNER - Выбираемые пользователем соединительные элементы - Испытание за пределами стандартных пределов
