Центральный блок управления ELTEX 28420
для логических токоизмерителей сигнала ELTEX
Общее описание

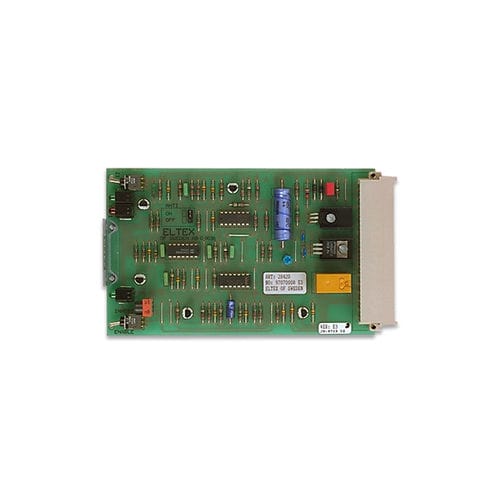

Электронная плата 28420 представляет собой центральный блок управления, используемый для подачи сигналов Eltex (датчики обрыва утка) с логическим токовым выходом (E-тип). Центральный блок управления сравнивает сигналы от сигнализатора и выключателя света и при необходимости подает на ткацкий станок стоповый импульс.
Функция и спецификации
Источник питания: 16-30 В ПОСТОЯННОГО ТОКА. (16-24 В постоянного тока на устройствах с серийным номером менее 90380000)
Выход останова реле: Реле обычно находится под напряжением. Как только возникает неисправность утка, реле
будет отключен.
АНТИ-функция: Движение остановки утка с помощью этой электронной платы и E2070 или ANTI
Даватель сигнала может определить, если слишком много нитей вставлено по ошибке.
Размер: Доска европейского размера, 100 х 160 мм.
Модели 28420: Разъем для Европы DIN 41612 серии F, 32 полюса, ряд b + z.
28421: Европейский разъем DIN 41612 серия D, 32 полюса.
Подходит: Центральный блок управления предназначен для установки в блок управления ткацкого станка. На машинах, где нет разъема для данного устройства, используйте устройство 28420, установленное в пластиковом корпусе Eltex 13400.
Принцип логического тока
Элтекс-логические токоприемники связываются с центральным блоком управления посредством сигнала постоянного тока. Когда одна пряжа движется, даритель сигнала посылает определенное количество тока, и это называется "текущая единица". Центральный блок управления может быть настроен на обнаружение одного или двух токовых единиц от передатчика сигнала.
---
