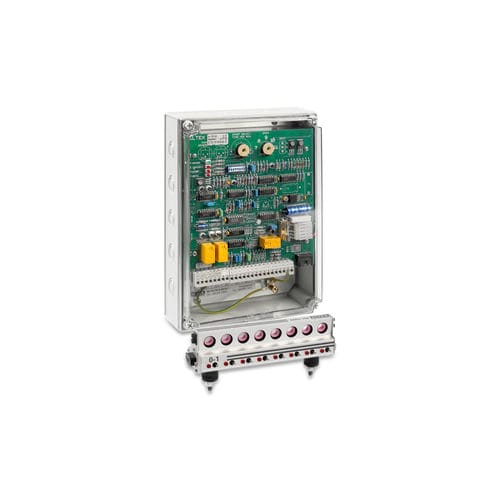

Центральный блок управления 15130
Общее описание
Многопоточная система Eltex предназначена для мониторинга ряда одновременных перемещений
нити или провода. Центральный блок управления обеспечивает подачу низкого напряжения для сигнальных дайверов
(датчики разрыва пряжи). Он оснащен регулировкой чувствительности для всех дайверов сигналов в системе. Центральный блок управления также координирует сигнал от сигнализаторов и в зависимости от способа подключения подает сигнал остановки машины или предупреждающий сигнал.
Приложение
- Центральный блок управления до 100 дайверов сигналов фиксации.
- Центральный блок управления для до 100 сигнализаторов SMG (макс. 1800 проушин).
Технические характеристики
Светодиоды указывают:
- когда устройство чувствует.
- если устройство не чувствует, потому что активирован вход блокировки.
- если устройство остановилось из-за поломки резьбы.
- если устройство остановилось из-за неправильной настройки переключателя (ANTI-проверка).
С помощью входа режима работы: центральный блок управления определяет, работает ли машина, или
Нет. Обычно при запуске машины не удается сразу же включить зондирование пряжи, так как скорость вращения резьбы или проволоки слишком низкая. С помощью DIP-переключателя на плате устройство можно настроить на запуск измерения после задержки или когда скорость превышает пороговое значение.
При задержке пуска вход рабочего режима будет подключен к контакту на машине, который
закрывается при запуске машины. При этом активируется задержка пуска, установленная потенциометром на центральном блоке управления. Когда время задержки старта закончится, начнется отсчет.
При срабатывании в зависимости от скорости центральный блок управления включает срабатывание, как только
скорость машины превышает установленное пороговое значение.
---
