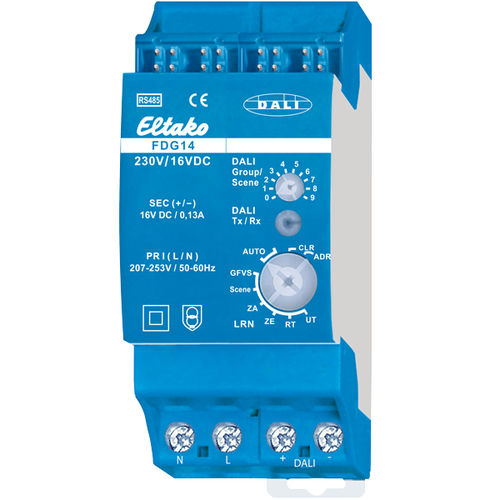

Мосток связи FDG14

беспроводнойDALIна DIN-рейке

Шлюз DALI с шиной RS485 для монтажа на рейку DIN-EN 60715 TH35, двунаправленный. Потери в режиме ожидания всего 1 Вт. Модульное устройство для монтажа на рейку DIN-EN 60715 TH35. 2 модуля = 36 мм в ширину, 58 мм в глубину. Подключение к шине Eltako-RS485. Кросс-проводка шины и питание с помощью перемычки. Работа в сочетании с FAM14. Питание 230 В на клеммах N и L. К клеммам DALI +/- можно подключить 16 В постоянного тока/130 мА для подключения до 64 устройств DALI. Шлюз FDG14 управляет устройствами DALI с беспроводными передатчиками EnOcean через FAM14. Начиная с производственной недели 14/16 можно управлять группами 0-15 и посылать широковещательные команды. Кроме того, можно управлять сценами DALI 0-15. Установки DALI, которые должны полностью управляться с помощью FDG14, должны быть сконфигурированы в группах 0-15. FDG14 внутренне сохраняет значение диммирования для каждой из групп 0-15 и передает его в качестве обратной связи. Генерируются те же телеграммы обратной связи, что и для FUD14. FDG14 занимает 16 адресов устройств BR14. Обратные связи по адресам устройств соответствуют значениям диммирования групп DALI 0-15 в порядке возрастания. Обратные связи могут быть преобразованы PCT14 для каждой отдельной группы телеграмм со значениями диммирования (%) в кнопочные телеграммы (ON/OFF). Затем обратные связи могут управлять исполнительными устройствами BR14. FDG14 выполняет функции ведущего устройства DALI и источника питания DALI. Поворотные переключатели могут обучать кнопочные телефоны только для групп 0-8 и сцен DALI 0-9.
