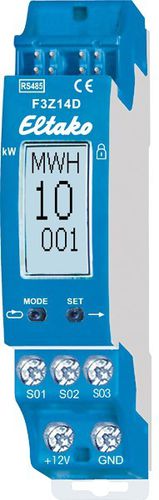

Трехфазовый Электрический счетчик электроэнергии F3Z14D

на DIN-рейкеRS-485беспроводной

Беспроводной концентратор счетчиков для счетчиков электроэнергии, газа и воды. Для 3 интерфейсов S0 и/или 3 сканеров AFZ, потери в режиме ожидания всего 0,1 Вт. Модульное устройство для монтажа на рейку DIN-EN 60715 TH35. 1 модуль = 18 мм в ширину, 58 мм в глубину. Подключение к шине Eltako-RS485. Кросс-проводка шины и питание с перемычкой. Этот концентратор счетчиков концентрирует данные до трех счетчиков электроэнергии, данных и воды и передает их на шину RS485. Либо для пересылки на внешний компьютер, либо для передачи по беспроводной системе здания. Подключение осуществляется либо через интерфейс S0 счетчиков, либо с помощью сканера AFZ на каждом счетчике Ferraris. Сканер крепится над вращающимся диском счетчика и подключается соединительным проводом к одной из клемм S01-S03/GND. Счетчик F3Z14D автоматически определяет, подключен ли к нему интерфейс S0 или AFZ. Показания счетчика вводятся на дисплей двумя кнопками, также как и частота импульсов (количество импульсов или оборотов на киловатт-час или кубический метр). Настройки могут быть заблокированы. Показания счетчиков могут вводиться и считываться с помощью PCT14 PC Tool. Кроме того, можно вводить значения импульсов. Дисплей по умолчанию выбирается, а работа с прибором блокируется. Дисплей разделен на 3 поля. Поле 1: По умолчанию отображается единица измерения показаний счетчика, отображаемая в данный момент в поле 3, либо в киловатт-часах kWh, либо в мегаватт-часах MWh, либо в кубических метрах M3, либо в кубических декаметрах DM3. Поле 2: Мгновенное значение активной мощности в ваттах и киловаттах или расхода в сантилитрах и децилитрах.
