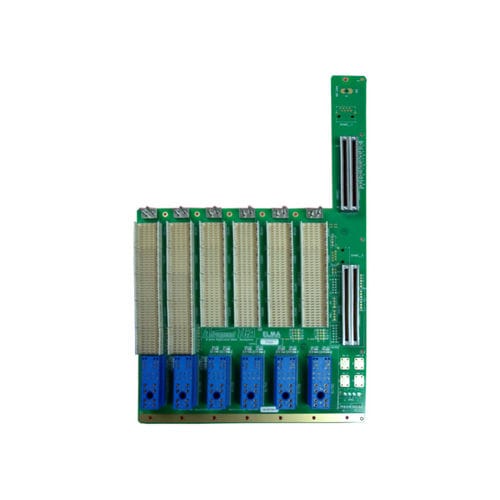

Системная плата AdvancedTCA 109ATCA506-3013R

06-10 посадочных мест

6-слотовая объединительная плата ATCA высотой 5U представляет собой 6-слотовую реплицированную сетку с радиальным IPMB, рассчитанную на скорость передачи данных 40 Гбит/с (4 x 10 Гбит/с порта). Для оптимизации производительности объединительные платы ATCA компании Elma Bustronic были смоделированы и охарактеризованы в нашей лаборатории целостности сигналов. Характеристики продукта Распределение до 400 Вт/слот 48 В постоянного тока на каждый слот Рассчитана на скорость передачи данных 40 Гбит/с (4 x 10 Гбит/с порта) Основана на принципах проектирования стандарта IEEE 802.3-2012 (раздел 5, приложение 69B.4), 10GBASE-KR и 40GBASE-KR4 Ячеистая топология с тройной репликацией Высококлассный ламинированный материал Nelco 4000-13EP-SI Всесторонние исследования до и после раскладки Обратное сверление для минимизации отражений от шлейфа Очень низкое отклонение вносимых потерь (ILD) Двойные управляющие полки в слоте 0, радиальная реализация IPMB/I2C
