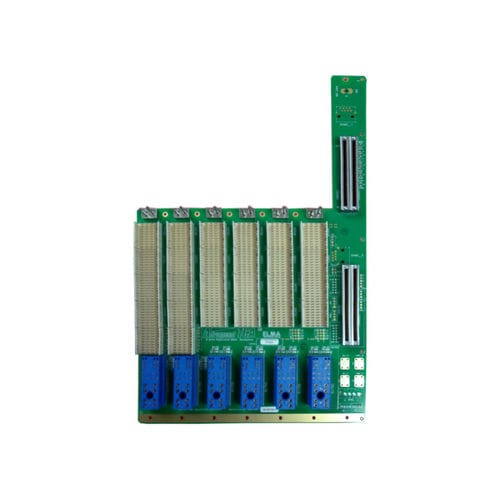

Системная плата AdvancedTCA 109ATCA506-1003R

06-10 посадочных мест

6-слотовая объединительная плата ATCA высотой 5U с двойным стартом и шиной IPMB рассчитана на скорость передачи данных 40 Гбит/с (4 x 10 Гбит/с порта). Объединительные платы ATCA компании Elma Bustronic были смоделированы и охарактеризованы в нашей лаборатории целостности сигналов для оптимизации производительности. Характеристики продукта Распределение до 400 Вт/слот 48 В постоянного тока на каждый слот Рассчитана на скорость передачи данных 40 Гбит/с (4 x 10 Гбит/с порта) Основана на принципах проектирования стандарта IEEE 802.3-2012 (раздел 5, приложение 69B.4), 10GBASE-KR и 40GBASE-KR4 Ячеистая топология с тройной репликацией Высококачественный ламинированный материал Nelco 4000-13EP-SI Всесторонние исследования до и после раскладки Обратное сверление для минимизации отражений от шлейфа Очень низкое отклонение вносимых потерь (ILD) Двойной менеджер полок в слоте 0, радиальная реализация IPMB/I2C
