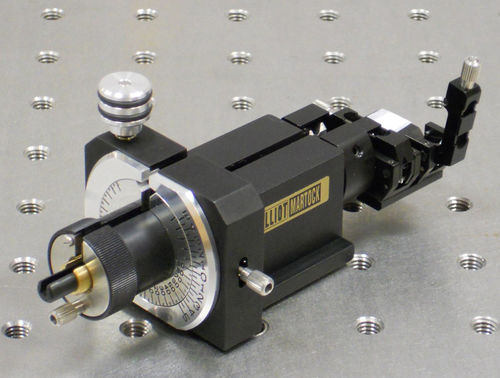

Кантователь 360° MDE717- LH

Щелевая конструкция для легкого введения и удаления волокна Полный поворот на 360° Винт точной регулировки с разрешением 5 угловых секунд V-блок предварительно установлен на оси с погрешностью концентричности менее 1 мкм V-блок может быть повторно отцентрирован пользователем Интегрируется с гибкими ступенями серии Elliot Gold™ Разработан для самых сложных задач по вращению и выравниванию чувствительных к углу компонентов. Его можно использовать везде, где требуется стабильное и точное вращение волокон (US: fiber). Популярный ротатор волокон MDE717 является обновленной версией оригинала и предлагает такое же высокоточное вращение в более стабильном корпусе. Все аксессуары совместимы с гибкими ступенями серии Elliot Gold™. Высота оптической оси составляет 18 мм над поверхностью платформы и находится на центральной линии локационного паза. При необходимости в состав аксессуара входит фиксирующий язычок. Используется стандартная система зажимов, которая поставляется вместе с гибкими ступенями и дополнительными платформами. При необходимости комплект зажимов (MDE154) можно приобрести отдельно. Технические характеристики Точная регулировка Винт с разрешением 5 угловых секунд Диапазон ± 5° Крепление волокна Волокно удерживается в двойном V-образном пазе двумя зажимными рычагами Нагрузка на зажим Регулируемая нагрузка от 25 г до 125 г Предварительная установка V-блока на оси с погрешностью концентричности менее 1 мкм V-образный блок может быть повторно отцентрирован пользователем Установлен стандартный V-образный паз для 125/250 мкм Раздельная пружинная втулка удерживает волокно в пазу на контрольном конце и предотвращает загрязнение во время вращения Дополнительные опции V-образные канавки нестандартного размера Комплекты модернизации OEM для сплайсеров для облегчения сращивания волокна PM Версия с соединительным волокном Пользовательская конфигурация, совместимая с волоконными патронами Комплект зажимов (модель MDE154)
