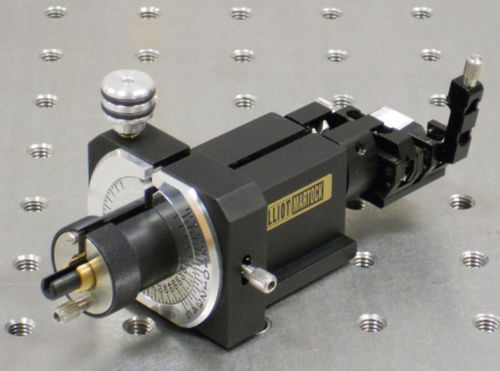

Высокоточный вращатель оптоволокна MDE717-RH

-Разрезная конструкция для легкого введения и удаления волокна -Полное вращение на 360° -Винт точной настройки с разрешением 5 угловых секунд -V-блок предварительно установлен на оси с погрешностью концентричности менее 1 мкм -V-блок может быть повторно отцентрирован пользователем -Интегрируется с гибкими ступенями серии Elliot Gold™ Разработан для самых сложных задач по вращению и выравниванию чувствительных к углу компонентов. Его можно использовать везде, где требуется стабильное и точное вращение волокон (US: fiber). Популярный ротатор волокон MDE717 является обновленной версией оригинала и обеспечивает такое же высокоточное вращение в более стабильном корпусе. Все аксессуары совместимы с гибкими ступенями серии Elliot Gold™. Высота оптической оси составляет 18 мм над поверхностью платформы и находится на центральной линии локационного паза. При необходимости в состав аксессуара входит фиксирующий язычок. Используется стандартная система зажимов, которая поставляется вместе с гибкими ступенями и дополнительными платформами. При необходимости комплект зажимов (MDE154) можно приобрести отдельно. Технические характеристики Регулировка вращения 360° Грубая регулировка Гравированная шкала ± 90°, верньер считывает показания до 30 угловых минут Тонкая настройка Винт с разрешением 5 угловых секунд Диапазон ± 5° Крепление волокон Волокно удерживается в двойном V-образном пазе двумя зажимными рычагами Нагрузка на зажим Регулируемая нагрузка от 25 до 125 г Предварительная настройка V-блока на ось с погрешностью концентричности менее 1 мкм V-блок может быть повторно отцентрирован пользователем Установлен стандартный V-образный паз для 125/250 мкм Раздельная пружинная втулка удерживает волокно в пазу на контрольном конце и предотвращает загрязнение во время вращения Дополнительные опции V-образные канавки нестандартного размера Комплекты модернизации OEM для сплайсеров для облегчения сращивания волокна PM Версия с соединительным волокном
