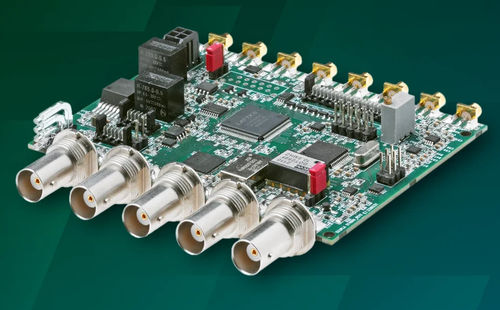

Генератор запаздывания SY4000

цифровойдля лабораторий

SY4000 — это цифровой генератор задержки, предназначенный для создания до 8 последовательностей выходных импульсов с задержкой, точно синхронизированных с внутренними или внешними часами. Он в основном используется для синхронизации и управления лазерными компонентами, такими как драйверы AOM, драйверы ячеек Поккельса, драйверы лазерных диодов, драйверы вспышек, фотодетекторы и системы сбора данных. Доступны как инкапсулированные, так и OEM-версии, при этом инкапсулированная версия подходит для лабораторного использования, а OEM-версия идеальна для интеграции. Устройство предлагает несколько вариантов связи, включая RS232, USB, LAN, WLAN и CAN, и поставляется с удобным программным обеспечением для настройки и внутренним источником питания.

Особенности

• 8 независимых выходных каналов
• Ультра-стабильные внутренние часы 0,2 ppm
• Точный контроль задержки/ширины импульса в диапазоне от 2 нс до 150 мс
• Разрешение времени 25 пс
• Высокоточная синхронизация (блокировка) с внешним импульсным поездом
• Джиттер < 30 пс
• Выход DAC/AWG
• Присутствуют как 50 Ω (6 выходов), так и дифференциальные (8 выходов) выходы
• Делитель частоты / Импульс (программное и аппаратное управление) / Ворота / Одиночный выстрел
• Связь: OEM-версия – CAN BUS; Инкапсулированная версия – LAN, WIFI (опционально), RS232, USB (VCP) – через REST API или DLL

Применения

• Лазеры fs, ps и ns с режимной блокировкой и Q-переключением
• Триггер системы сбора данных
• Генератор импульсов общего назначения
• Точный источник системных часов
• Преобразование лазерного импульсного поезда в чистый источник часов
• Все вышеперечисленные функции одновременно

Основные функции

• Блокировка на внешний источник часов (например, импульсный поезд фотодиода) для фазовой блокировки триггера
• Контроль частоты триггера и ограничительная схема для защиты лазерных компонентов
• Односторонние и дифференциальные выходы
• Мгновенное переключение между двумя конфигурациями в блоках задержки, управляемое счетчиком импульсов, входом ворот, делителем частоты или программными командами
• Выход синхронизирующего импульса с низким джиттером для высокоскоростных систем сбора данных (например, триггер камеры streak), типичный джиттер 3–5 пс
• Программируемый мультиплексор для мониторинга выходных сигналов
• Выход часов: частота 1:1, 1:2
• До 4 выходов импульсов могут быть объединены с использованием логики OR, AND, NOT
• Выход DAC для управления устройствами, такими как AOM-проход

Характеристики / Технические спецификации

• Модель: SY4000
• Режимы канала: Одиночный выстрел, импульс, нормальный, рабочий цикл, делитель частоты
• Диапазон задержки: 0 до 150 мс
• Отрицательная задержка: -150 мс
• Ширина импульса: 2 нс до 150 мс
• Разрешение: 25 пс
• Точность: 25 пс + 0,000001 × задержка
• База времени: 100 МГц, 0,2 ppm
• Джиттер: < 30 пс
• Режим импульса: 1 до 65535
• Уровень выхода: 2,5 В, 4 В
• Импеданс: 50 Ω
• Скорость нарастания: 1,5 В/нс
• Режим внутреннего генератора: Рабочий цикл
• Внутренняя скорость: 50 нс до 100 сек
• Внутреннее разрешение: 10 нс или 300 пс
• Внутренняя точность: 5 нс + 0,000001 × период
• Внутренний джиттер: 100 пс RMS
• Частота входа (внешний триггер): DC до 20 МГц
• Порог входа: 1,3 В
• Уровень входа: LVTTL, TTL
• Склон входа: восходящий
• Входной джиттер: < 100 пс RMS
• Входная задержка: < 13 нс; < 70 нс
• Интерфейсы управления (OEM): CAN по умолчанию; RS232, USB, LAN, WLAN с дополнительной платой
• Интерфейсы управления (инкапсулированные): CAN, RS232, USB, LAN, WLAN
• Источник питания (OEM): 12 В DC, 500 мА
• Источник питания (инкапсулированный): 90–264 В, 50–60 Гц
• Размеры (OEM): 100 × 77 × 20 мм
• Размеры (инкапсулированные): 105 × 86 × 85 мм
• Аксессуары: Адаптер CAN-USB, плата связи, входные кабели питания включены
