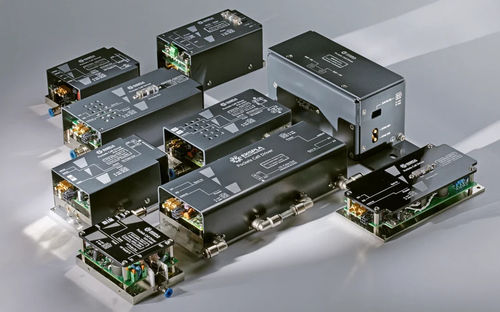

Драйвер ячеек Поккельса PCD & HV

Высокочастотные и высоковольтные драйверы ячеек Поккельса с энергоэффективными источниками питания, разработанные для оптимальной работы с ячейками Поккельса BBO, RTP, KD*P, KTP, LiNbO3 и CdTe. Эти драйверы обеспечивают высоковольтные выходные импульсы до 9,8 кВ, частоту повторения до 6 МГц, время нарастания электрического импульса до 5,5 нс, минимальную длительность импульса до 0 нс и максимальную длительность импульса без ограничений. Все характеристики измерены при нагрузке 6 пФ. Особенности

• Частота повторения ВН до 6 МГц
• Амплитуда выходного импульса ВН до 9,8 кВ
• Электрическое время нарастания/спада ВН обычно не превышает 5.5 нс при нагрузке 6 пФ
• Длительность импульсов ВН от 0 нс до бесконечности
• Амплитудная модуляция независимых выходных импульсов ВН
• Разработаны для BBO, RTP, KD*P, KTP, LiNbO3, CdTe ячеек Поккельса
• Комплектные источники питания высокого напряжения для каждой версии драйвера
• Драйверы могут быть адаптированы для точного удовлетворения потребностей OEM-клиентов
• Быстрое время выполнения запроса, прототипирования и крупносерийного производства

Применение

• Промышленные лазеры микрообработка, сварка и резка
• Медицинские лазеры офтальмология, дерматология и хирургия
• Научные лазеры термоядерные исследования, спектроскопия и физика высоких энергий

Описание Драйверы ячеек Поккельса, также известные как быстрые высоковольтные переключатели, предназначены для загрузки и разгрузки емкости ячеек Поккельса, которые являются неотъемлемой частью электрооптических модуляторов (ЭОМ), используемых для отбора импульсов, блокировки мод, сброса резонатора и q-переключения твердотельных лазеров. Драйверы ячеек Поккельса компании Ekspla оптимальны для ячеек Поккельса на основе BBO, RTP, KD*P, KTP, LiNbO3 и CdTe. Для работы драйверов требуется входное напряжение питания, обычно равное выходному напряжению драйвера (за исключением серии PCD-FAM, которые позволяют осуществлять амплитудную модуляцию каждого выходного импульса с помощью аналогового напряжения). Для каждой версии поставляются дополнительные источники питания HV. Для OEM-производителей большого объема драйверы могут быть адаптированы путем удаления лишних компонентов для оптимизации параметров, стоимости и размеров. Характеристики

• Типичная форма выходного импульса, фронт нарастания и фронт спада проиллюстрированы на графиках характеристик.

Спецификации драйверов ячеек Поккельса

• Амплитуда импульса ВН, max: до 9,8 кВ (зависит от модели)
• Частота повторения импульсов ВН, max: до 6 МГц (зависит от модели)
• Время нарастания/спада импульсов ВН, min: до 5.5 нс (зависит от модели)
• Длительность импульса высокого напряжения, мин: всего 0 нс (зависит от модели)
• Увеличение длительности импульса высокого напряжения до бесконечности: доступно для некоторых моделей
• Модуляция амплитуды отдельных импульсов высокого напряжения: доступно для серии PCD-FAM
• Минимальная пауза между импульсами высокого напряжения: всего 25 нс (зависит от модели)
• Задержка импульса высокого напряжения: 25-45 нс (зависит от модели)
• Джиттер импульса высокого напряжения: < 100 пс
• Требования к источнику питания (каскад питания): U_{HV PS in} (V) = U_{driver out} (V), P_PS in (W) - см. конфигурации
• Требования к источнику питания (каскад управления): 24 В
• Количество входных импульсов внешнего триггера: 1 или 2
• Требование к длительности импульса триггера: > 20 нс
• Требование к амплитуде триггерного импульса: 3.5-5 В (вход 50 Ω)
• Требования к времени нарастания и спада триггерного импульса: < 10 нс
• Диапазон напряжения модуляции: 0.1-4,9 В (серия PCD-FAM)
• Емкость нагрузки (ячейка Поккельса): обычно ≤ 6 пФ
• Длина проводов к нагрузке (ячейка Поккельса), макс: 10 см
• Способ охлаждения: кондуктивное, водяное или без охлаждения (см. конфигурации)
• Температура окружающей среды/базовой панели: ≤ 35°C
• Выходные контакты ВН: 2 шт. для проводов высокого напряжения включены по умолчанию; провода высокого напряжения между драйвером и ячейкой Поккельса не включены
• Входные кабели высокого напряжения и кабели управления: включены по умолчанию
• Блок питания высокого напряжения: доступны дополнительные блоки питания высокого напряжения
• Адаптер CAN-USB (для блока питания высокого напряжения): опция

Таблица выбора моделей

• В наличии несколько моделей, включая серии PCD-UHR, 2PCD-UHR, PCD-UHRS, PCD-UHV и PCD-FAM, каждая из которых отличается частотой повторения, амплитудой выходных импульсов, временем нарастания/спада, диапазоном длительности импульсов, энергопотреблением, способами охлаждения и размерами.

Спецификации источников питания высокого напряжения

• В продаже имеются источники питания высокого напряжения в корпусе и на открытом каркасе (PCB)
• Выходная мощность: от 5 Вт до 400 Вт (зависит от модели)
• Высоковольтные выходные параметры: до ±4,4 кВ (зависит от модели)
• Размеры зависят от модели

Схема кодирования моделей КПК

• Подробная схема кодирования для выбора модели приведена в документации.

Характеристики / Технические характеристики

• Высоковольтные выходные импульсы до 9,8 кВ
• Частота следования до 6 МГц
• Время нарастания электрических импульсов до 5.5 нс
• Минимальная длительность импульсов до 0 нс
• Максимальная длительность импульсов без ограничений
• Амплитудная модуляция независимых выходных импульсов высокого напряжения (серия PCD-FAM)
• Разработаны для BBO, RTP, KD*P, KTP, LiNbO3, CdTe Pockels cells
• Комплектные источники питания HV для каждой версии драйвера
• Настраиваемые под требования OEM
• Рабочая температура: ≤ 35°C
• Охлаждение: кондуктивное, водяное или без охлаждения (зависит от модели)
• Питание: 24 В (управление), питание ВН соответствует выходному напряжению
• Емкость нагрузки: обычно ≤ 6 пФ
• Срабатывание: 1 или 2 входных импульса, длительностью >20 нс, амплитудой 3,5-5 В
