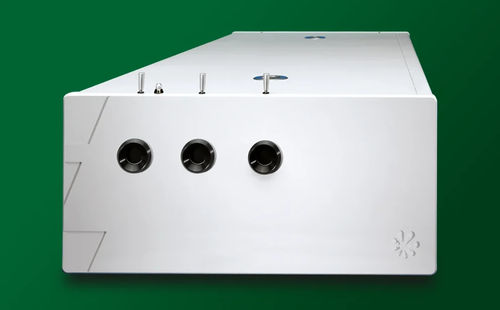

Лазерная система наносекунда PhotoSonus T

модулятор добротностинастраиваемаядля лабораторий

PhotoSonus T — это настольный настраиваемый лазер высокой энергии, предназначенный для фотоакустической визуализации, особенно когда требуется большая глубина визуализации образца. Эта настольная версия источника настраиваемого лазера высокой энергии оптимизирована для визуализации больших объемов тканей и интегрирует наносекундный оптический параметрический генератор и Nd:YAG лазер с Q-переключением в компактном корпусе.

Особенности

• Автоматическая настройка длины волны без вмешательства в диапазоне от 330 до 2600 нм
• Ультраширокий диапазон настройки сигнала OPO от 660 до 1320 нм
• До 230 мДж в диапазоне 660–2600 нм, 35 мДж в диапазоне 330–660 нм
• Узкая ширина линии по всему диапазону настройки
• Длительность импульса 3–5 нс
• Удаленное управление через клавиатуру или ПК
• Отдельный выходной порт для луча 532 нм; выход для 1064 нм опционально
• Мониторинг энергии накачки OPO
• Быстрая смена длины волны в пределах всего диапазона сигнала или айдлера

Применение

• Фотоакустическая визуализация
• Флэш-фотолиз
• Фотобиология
• Дистанционное зондирование
• Нелинейная спектроскопия

Описание
Доступны три модели с различными значениями энергии выходного импульса и частотами повторения, при этом самая мощная модель обеспечивает более 230 мДж энергии импульса. Лазер поддерживает узкую ширину линии (<10 см⁻¹) почти по всему диапазону настройки, что делает его подходящим для различных спектроскопических применений. Система управляется удаленно через клавиатуру или ПК с использованием поставляемых драйверов LabVIEW™, а пульт дистанционного управления оснащен подсвечиваемым дисплеем для удобства использования даже с лазерными защитными очками. Обслуживание простое и экономичное, замена лампы-вспышки возможна без расстройки или потери производительности. Система мониторинга энергии накачки OPO помогает продлить срок службы оптических компонентов.

Преимущества

• Высокая энергия импульса (до 230 мДж) очень полезна для приложений фотоакустической визуализации
• Превосходное разрешение настройки (1–2 см⁻¹) позволяет записывать спектры высокого качества
• Высокий уровень интеграции экономит место в лаборатории
• Замена лампы-вспышки без расстройки снижает затраты на обслуживание
• Собственная разработка и производство полных систем, включая лазеры накачки, обеспечивает надежное гарантийное и послегарантийное обслуживание и поставку запасных частей
• Множество интерфейсов управления: USB, RS232, опционально LAN и WLAN для легкой интеграции
• Опции аттенюатора и соединения волоконного пучка для универсальных экспериментальных установок

Опции

• -SH: Эффективный генератор второй гармоники для диапазона 330–660 нм
• -ER: Расширенный диапазон сигнала OPO (только для модели T+)
• -FBC: Выход, соединенный с волоконным пучком
• -ATTN: Аттенюатор энергии импульса
• -H: Дополнительный выход для длины волны накачки 1064 нм
• -EM: Измеритель энергии OPO
• -AW: Водяно-воздушное охлаждение источника питания

Технические характеристики

• Настройка длины волны: 330–2600 нм (автоматическая)
• Диапазон сигнала OPO: 660–1320 нм (T-10, T-20), 660–1064 нм (T+)
• Диапазон айдлера OPO: 1065–2600 нм (все модели)
• SH (опционально): 330–660 нм (T-10, T-20), 330–530 нм (T+)
• Максимальная энергия импульса: OPO: 150 мДж (T-10), 130 мДж (T-20), 230 мДж (T+); SH: 25 мДж (T-10), 21 мДж (T-20), 35 мДж (T+)
• Ширина линии: <15 см⁻¹
• Разрешение настройки: 1 см⁻¹ (сигнал/айдлер), 2 см⁻¹ (SH)
• Длительность импульса: 3–5 нс (OPO), 4–6 нс (лазер накачки)
• Типичный диаметр луча: 7 мм (T-10, T-20), 9 мм (T+)
• Типичное расхождение луча: <2 мрад (OPO), <0.6 мрад (лазер накачки)
• Поляризация: Сигнальный луч горизонтальный, айдлер и SH лучи вертикальные
• Длина волны накачки: 532 нм
• Стабильность энергии импульса (Стд. откл.): <2.5%
• Частота повторения импульса: 10 Гц (T-10, T+), 20 Гц (T-20)
• Размер устройства (Ш × Д × В): 456 × 821 × 270 мм
• Размер источника питания (Ш × Д × В): 330 × 490 × 585 мм
• Длина кабеля: 2.5 м
• Потребление воды (макс 20 °C): <10 л/мин
• Температура помещения: 18–27 °C
• Относительная влажность: 20–80% (без конденсации)
• Требования к питанию: 200–240 В переменного тока, однофазное, 50/60 Гц
• Потребление энергии: <1.5 кВА (T-10), <2.5 кВА (T-20, T+)
• Чистота: не хуже ISO класса 9

Примечание

• Лазер должен оставаться подключенным к сети в любое время. Если он отключен более чем на 1 час, перед включением требуется несколько часов на прогрев.
