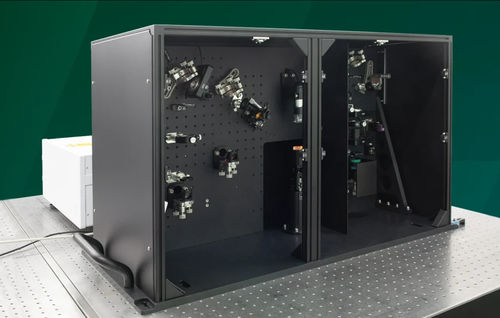

Спектрометр средняя область инфракрасного излучения Scanning SFG

для исследований и разработокдля научных исследованийнастольный

Сканирующий SFG спектрометр - это пикосекундный вибрационный спектрометр генерации суммарной частоты (SFG), предназначенный для in-situ исследования поверхностей и интерфейсов. Он использует узкополосный среднеинфракрасный импульс, длина волны которого изменяется точка за точкой во время измерения, а сигнал SFG регистрируется фотомножителем с временной задержкой для высокой чувствительности и селективности.

Преимущества

• Чувствителен и селективен к ориентации молекул в поверхностном слое
• Интринсивно специфичен для поверхности
• Селективен к адсорбированным видам
• Чувствителен к субмонослою молекул
• Применим ко всем интерфейсам, доступным для света
• Неразрушающий
• Способен к высокой спектральной и пространственной разрешающей способности

Применения

• Исследование поверхностей и интерфейсов твердых тел, жидкостей, полимеров, биологических мембран и других систем
• Исследования структуры поверхности, химического состава и молекулярной ориентации
• Дистанционное зондирование в агрессивных средах
• Исследование поверхностных реакций в реальной атмосфере, катализ, динамика поверхности
• Исследования эпитаксиального роста, электрохимии, материалов и экологических проблем

Вибрационная спектроскопия генерации суммарной частоты

• SFG-VS - это мощный и универсальный метод для in-situ исследования поверхностей и интерфейсов
• Комбинирует импульсный настраиваемый ИК-лазерный луч с видимым лучом для получения выхода на суммарной частоте
• Высокая специфичность для поверхности из-за нарушения симметрии на интерфейсах
• Предоставляет спектральную информацию о поверхностных вибрационных переходах
• Позволяет извлекать детальную информацию о порядке и ориентации молекулярных групп на интерфейсе

Особенности и дизайн системы

• Пикосекундный Nd:YAG лазер с модуляцией и оптический параметрический генератор в одном блоке
• Спектроскопический модуль с детекторами сигнала на основе ФЭУ, системой сбора данных и специализированным программным обеспечением LabView®
• Быстрое сканирование длины волны для быстрого доступа к широкому спектральному диапазону
• Широкий спектральный диапазон: автоматическая настройка от 625 до 4300 см⁻¹
• Высокая спектральная разрешающая способность (3 см⁻¹)
• Легкая регулировка оптики поляризации
• Двухблочная конструкция: источник лазерного света PT501 и спектроскопический модуль
• Временная задержка в системе детекции снижает шум и позволяет работать в освещенных помещениях
• Регулируемый размер пятна ИК-луча для предотвращения повреждения образца
• Моторизованный переключатель поляризации для ИК (стандарт), VIS и SFG (опционально)
• Непрерывный мониторинг энергии для нормализации спектров SFG
• Большой, настраиваемый отсек для образцов для различных расширений (например, кювета Лангмюра-Блоджетта, контроль температуры/влажности)
• Все высокоэнергетические импульсные лучи заключены для безопасности; область образца имеет специальную крышку

Модификации и опции

• Спектрометр SFG с двойным резонансом: позволяет исследовать связь вибрационных мод с электронными состояниями на поверхности
• Фазочувствительный SFG спектрометр: позволяет измерять сложные спектры коэффициентов нелинейного отклика поверхности
• Одноволновой или двухволновой VIS луч: 532 нм и/или 1064 нм
• Один или два канала детекции: основной сигнал и эталон
• Опция спектроскопии поверхности генерации второй гармоники
• Моторизованное управление поляризацией для VIS и SFG лучей
• Большой отсек для образцов для размещения кюветы Лангмюра
• Одновременное измерение s и p поляризации сигнала SFG

Управление поляризацией

• Одновременное измерение S и P поляризации в системе двойной детекции
• Моторизованное управление поляризацией для SFG, VIS и ИК лучей
• Автоматическое изменение поляризации и ослабление энергии для измерений без открытия спектрометра

Аксессуары

• Держатель образца с шестью осями
• Герметичная камера для образцов с контролем температуры
• Большая область для образцов для кюветы Лангмюра
• Моторизация управления поляризацией для VIS и ИК лучей, анализатор поляризации для сигнала SFG

Характеристики / Технические спецификации

• Спектральный диапазон: 625 – 4300 см⁻¹ (Классический и Двойной резонанс, VIS 532 нм); 1000 – 4300 см⁻¹ (VIS 420–680 нм и Фазочувствительный)
• Спектральная разрешающая способность: < 3 см⁻¹
• Метод получения спектров: Сканирование и быстрое сканирование длины волны
• Геометрия освещения образца: Верхняя сторона, отражение
• Геометрия падающих лучей: Со-пропагирующие, не коллинеарные
• Углы падения: Фиксированные, VIS ~60°, ИК ~55° (опционально: настраиваемые)
• Длина волны VIS луча: 532 нм (Классический и Фазочувствительный); 532 нм и настраиваемый 420–680 нм (Двойной резонанс)
• Поляризация (VIS, ИК, SFG): Линейная, выбираемая “s” или “p”, чистота > 1:100
• Пятно ИК луча на образце: Регулируемое, ~200–600 мкм (Классический и Двойной резонанс); Фиксированное (Фазочувствительный)
• Чувствительность: Спектры интерфейса воздух-вода (Классический и Двойной резонанс); Спектры твердых образцов (Фазочувствительный)
• Модель источника лазерного света: PT501-SH
• Длительность импульса: 29 ± 5 пс
• Частота повторения импульсов: 100 Гц
• Источник UV-VIS для SFG с двойным резонансом: PT401
• Физические характеристики (размер): 1300 × 1200 мм (Классический), 1800 × 1200 мм (Двойной резонанс), 1400 × 1200 мм (Фазочувствительный)
