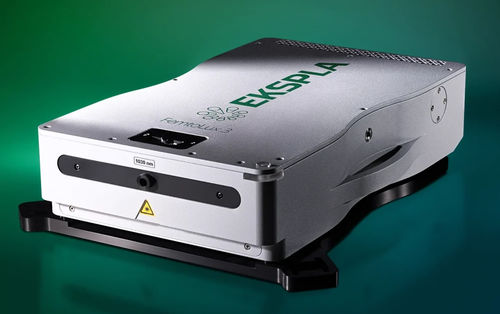

Фемтосекундная лазерная система FemtoLux 3

волоконнаяинфракраснаянастраиваемая

FemtoLux 3 — это современный фемтосекундный волоконный лазер, предназначенный как для исследований и разработок, так и для промышленной интеграции. Он обеспечивает выходную мощность 3 Вт и позволяет оптимизировать параметры лазера для таких приложений, как маркировка и объемная структуризация прозрачных материалов, фотополимеризация, биологическая визуализация, нелинейная микроскопия и многое другое.

Особенности

• На 1030 нм: типичная выходная мощность 3 Вт, до 3 мкДж/импульс и 10 мкДж/пакет
• На 515 нм: типичная выходная мощность 1,2 Вт, до 1,2 мкДж/импульс и 5 мкДж/пакет
• < 300 фс … 5 пс настраиваемая длительность импульса
• M² < 1,2
• Универсальные возможности управления и синхронизации лазера
• До 10 МГц частота повторения импульсов
• Умное триггирование для синхронной работы с полигональным сканером и PSO
• Мгновенное управление амплитудой
• Пассивное воздушное охлаждение лазерной головки
• Круглосуточная работа

Применения

• Маркировка внутреннего объема прозрачных материалов
• Маркировка и структурирование
• Микрообработка хрупких материалов
• Фотополимеризация
• Офтальмологическая хирургия
• Биологическая визуализация
• Накачка фемтосекундного OPO/OPA
• Микроскопия

FemtoLux 3 предлагает настраиваемую длительность импульса от 300 фс до 5 пс, настраиваемую частоту повторения импульсов до 10 МГц и настраиваемую энергию импульса до 3 мкДж, что позволяет оптимизировать для широкого спектра приложений. Лазер может быть оснащен модулем второй гармоники для дальнейшего расширения области применения. При включенном режиме пакета он может генерировать пакеты импульсов с энергией выше 10 мкДж, значительно повышая эффективность процесса. Его жесткая, компактная и пассивно охлаждаемая воздушная лазерная головка позволяет интеграцию с различным оборудованием для микрообработки материалов, микроскопии или других исследовательских целей.

Технические характеристики

• Центральная длина волны: 1030 нм (основная), 515 нм (с опцией второй гармоники)
• Минимальная длительность импульса (FWHM) на 1030 нм: < 300 фс (типично ~230 фс)
• Диапазон настройки длительности импульса: 300 фс – 5 пс
• Максимальная средняя выходная мощность: > 3 Вт на 1030 нм, > 1,2 Вт на 515 нм
• Долгосрочная стабильность мощности (Стд. откл.): ≤ 0,5 %
• Максимальная энергия импульса: > 3 мкДж на 1030 нм, > 1,2 мкДж на 515 нм
• Стабильность энергии импульса (Стд. откл.): < 2 %
• Частота повторения импульсов (PRR): 1 – 10 МГц
• Частота повторения импульсов (PRF) после делителя частоты: PRF = PRR / N, N=1, 2, 3, … , 65000; одиночный импульс
• Внешнее управление импульсами: через вход TTL
• Режим пакета: 1 – 10 импульсов
• Максимальная энергия пакета: > 10 мкДж на 1030 нм, > 5 мкДж на 515 нм
• Управление формой пакета: через аналоговый вход
• Аттенюация мощности: 0 – 100 % через приложение удаленного управления или через аналоговый вход
• Ориентация поляризации: линейная, вертикальная
• Коэффициент экстинкции поляризации: > 1000:1
• M²: < 1,2
• Дивергенция луча (полный угол): < 1,0 мрад
• Эллиптичность луча (дальнее поле): > 0,85
• Стабильность направления луча (pk-to-pk): < 30 мкрад
• Диаметр луча (1/e²) на расстоянии 20 см от апертуры лазера: 2,0 ± 0,3 мм на 1030 нм, 1,0 ± 0,2 мм на 515 нм
• Охлаждение лазерной головки: воздух, пассивное
• Размеры лазерной головки (Д×Ш×В): 459,5 × 362 × 111 мм на 1030 нм, 615,3 × 362 × 139 мм на 515 нм
• Размеры блока питания (Д×Ш×В): 496 × 483 × 184 мм (автономный), 548 × 483 × 184 мм (устанавливаемый в стойку 19″)
• Длина кабеля: 5 м
• Требования к электропитанию: 100 – 240 В AC, однофазное 47 – 63 Гц
• Максимальное потребление мощности: < 500 Вт
• Рабочая температура окружающей среды: 15 – 30 °C
• Относительная влажность: 10 – 80 % (без конденсации)
• Уровень загрязнения воздуха: ISO 9 (воздух в помещении) или лучше
• Классификация по EN60825-1: ЛАЗЕРНЫЙ ПРОДУКТ КЛАССА 4
