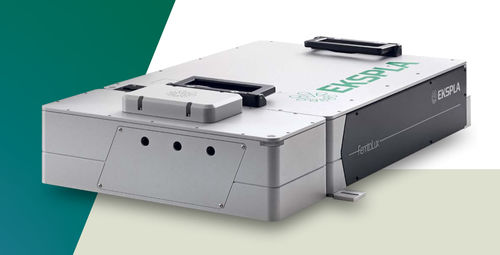

Фемтосекундная лазерная система FemtoLux

волоконнаянастраиваемаядля резки

FemtoLux - это промышленный фемтосекундный лазер, разработанный для обеспечения максимальной надежности, бесшовной интеграции и безостановочной работы 24/7/365 без необходимости технического обслуживания, с инновационным "сухим" охлаждением. Широкий набор опций позволяет адаптировать его к различным задачам обработки материалов, включая абляцию, сверление, резку и скрайбирование. Особенности

• На длине волны 1030 нм: 50 Вт типичной максимальной выходной мощности, >300 мкДж типичной максимальной выходной энергии
• На 515 нм: 20 Вт типичной максимальной выходной мощности, >50 мкДж типичной максимальной выходной энергии
• На 343 нм: 10 Вт типичной максимальной выходной мощности, >25 мкДж типичной максимальной энергии
• Высокоэнергетическая версия (1 мДж на 10 кГц)
• 750 мкДж в пакетном режиме
• <350 фс - 1 пс длительность импульса (перестраиваемая)
• Увеличение длительности импульса до 1 нс
• Одиночный выстрел до 4 МГц (управляемый AOM)
• МГц, ГГц, МГц+ГГц в серийном режиме
• Импульс по требованию (PoD), с джиттером до 20 нс (пик-пик)
• <0.5% среднеквадратичной мощности при длительной стабильности в течение 100 часов
• М² < 1,2
• Эллиптичность луча > 0,85
• Не требует обслуживания
• Сухое охлаждение (вода не используется)
• Блок питания и охлаждения интегрированы в единый корпус для стойки 4U
• Простая и быстрая установка
• Совместим со сканерами Galvo и Polygon, а также контроллерами PSO

Надежный и универсальный инструмент для микрообработки FemtoLux разработан для обеспечения максимальной надежности и бесшовной интеграции, поддерживая работу без технического обслуживания с инновационным сухим охлаждением. Перестраиваемая длительность импульса от <350 фс до 1 пс и широкий диапазон частот повторения импульсов, контролируемый AOM (от одного выстрела до 4 МГц), делают его пригодным для сложных задач микрообработки. Максимальная энергия импульса превышает 300 мкДж в одиночных импульсах и 750 мкДж в серийном режиме, что обеспечивает высокую скорость абляции и пропускную способность. Усовершенствованная управляющая электроника обеспечивает простую интеграцию с внешними контроллерами через REST API (Windows, Linux и другие), что сокращает время и ресурсы на интеграцию. Бесшовный пользовательский опыт

• Простая интеграция - дистанционное управление с помощью REST API через RS232 и LAN
• Снижение времени интеграции - демонстрационная электроника доступна для программирования управления лазером
• Простая и быстрая установка - без воды, полностью отсоединяемая лазерная головка, возможность установки конечным пользователем
• Простое устранение неполадок - встроенные детекторы и постоянная регистрация состояния системы
• Не требуется периодическое обслуживание

Области применения

• Изготовление сквозных стеклянных отверстий (TGVs) в стекле
• Резка тонкого стекла
• Обработка нитиноловых стентов
• Производство микроэлектроники
• Резка термочувствительных полимеров
• Скрибление толстого стекла
• Черная/цветная маркировка медицинских инструментов

Инновационная "сухая" система охлаждения В лазере FemtoLux используется система прямого охлаждения хладагентом, что устраняет необходимость в громоздких водяных охладителях и связанном с ними обслуживании. Хладагент циркулирует от встроенного в БП компрессора и конденсатора к охлаждающей пластине по бронированным гибким трубопроводам. Система герметична, не требует технического обслуживания и обеспечивает высокую эффективность охлаждения при снижении энергопотребления на 45 % по сравнению с водяным охлаждением. Особенности системы прямого охлаждения хладагентом

• Надежность военного класса
• Постоянно герметичная система (>90 000 часов MTBF)
• Не требует обслуживания
• Высокая эффективность охлаждения
• >45% меньше энергопотребления по сравнению с водяным охлаждением
• Компактная и легкая

Простое и надежное крепление охлаждающей пластины Охлаждающая пластина отсоединяется от лазерной головки для удобства установки. Охлаждающее оборудование интегрировано с блоком питания в единый корпус для монтажа в стойку высотой 4U (общий вес: 15 кг). Опция "импульс по требованию" (PoD)

• Джиттер менее 20 нс обеспечивает постоянный и равномерный интервал между импульсами для высокоскоростной микрообработки
• Регулируемая частота повторения для обработки сложных геометрических форм
• Большая скорость обработки и повышенная производительность

Функция PoD позволяет лазеру подавать импульсы только тогда, когда это необходимо, повышая эффективность, точность и качество микрообработки. Эта функция важна для высокоскоростных и высокоточных применений, где эквидистантный интервал между импульсами имеет решающее значение. Опция гигагерцовых всплесков

• Возможность достижения любого желаемого внутривсплескового PRR независимо от задающего генератора
• Идентичное разделение импульсов внутри гигагерцовых всплесков
• Короткие и длинные режимы формирования всплесков (0.5-10 нс для коротких, 20-500 нс для длинных всплесков)
• МГц+ГГц всплески
• Регулируемая амплитудная огибающая ГГц всплесков
• Нет предварительных/последующих импульсов в ГГц всплесках
• Ультракороткая длительность импульсов поддерживается внутри всплесков

Запатентованная технология активной волоконной петли (AFL) позволяет гибко формировать всплески и работать в одноимпульсном, МГц, ГГц и МГц+ГГц режимах. Приложение для управления лазером Приложение Ekspla Control Application позволяет осуществлять рутинный контроль работы через локальную сеть или RS-232 с помощью самоадаптирующегося программного обеспечения, совместимого с различными системами и платформами. Применения

• Стекло: Точное изготовление путем сверления, резки и фрезерования прозрачных материалов
• Полимер: Точное изготовление с минимальными тепловыми эффектами
• Металл: Сложные формы, черная/белая маркировка и окрашивание без химических добавок
• Другие материалы: Превосходная точность для сложных 3D и нетрадиционных форм

Характеристики / Технические характеристики

• Модели: FemtoLux 30, FemtoLux 50
• Центральная длина волны: 1030 нм (основная), 515 нм (вторая гармоника), 343 нм (третья гармоника)
• Частота повторения импульсов: 100-200 кГц до 2-4 МГц (зависит от модели)
• Средняя выходная мощность: до 50 Вт (1030 нм), до 20 Вт (515 нм), до 10 Вт (343 нм)
• Энергия импульса: >300 мкДж (1030 нм), >50-55 мкДж (515 нм), >25-30 мкДж (343 нм)
• Длительность импульса: перестраиваемая, от <350-400 фс до 1 пс; удлинение до 1 нс
• Качество луча: M² < 1,2 (типичный <1,1)
• Эллиптичность пучка: >0,85
• Дивергенция пучка: <1 мрад
• Термическая стабильность наведения луча: <20 мкРад/°C
• Диаметр луча: 2,5 ± 0,4 мм @ 65 см (1030 нм)
• Поляризация: вертикальная
• Режим триггера: внутренний / внешний
• Управление импульсным выходом: делитель частоты, подборщик импульсов, серийный режим, пакетный триггер, ослабление мощности, импульс по требованию
• Интерфейсы управления: RS232 / LAN
• Умбиликальный шнур: 3 м, съемный
• Охлаждение лазерной головки: сухое (прямое охлаждение хладагентом через съемную охлаждающую пластину)
• Размеры лазерной головки: 434 × 569 × 150 мм
• Размеры блока питания: 483 × 534 × 184 мм
• Требования к электропитанию: 100-240 В переменного тока, однофазный, 50/60 Гц
• Максимальная мощность: 800 Вт
• Эксплуатационная температура окружающей среды: 18-27 °C
• Относительная влажность: 10-80% (без конденсации)
• Уровень загрязнения воздуха: ISO 9 (воздух в помещении) или выше
