Адаптер для разжимного вала Adaptadores para Ejes Expansibles

Обзор продукта

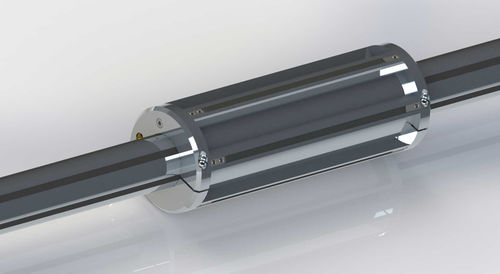

Переходные втулки, позволяющие адаптировать расширяемые валы или фиксированные оси под разные внутренние диаметры рулонов/сердечников. Предназначены для быстрой переналадки и надёжного зажима при преобразовании оправ и рулонов. Могут устанавливаться на меньшую расширяемую (пневматическую) валовую основу или на фиксированную стальную штангу. Фиксация осуществляется за счёт расширения внутреннего вала или механического хомута/зажима.

Применение

• Процессы размотки и перемотки в отраслях упаковки, печати, бумажной и текстильной промышленности.
• Переоборудование расширяемых валов для приёма различных диаметров сердечников с обеспечением быстрого и повторяемого зажима рулонов.

Стандартные диаметры / Диапазоны расширения

• По внутреннему диаметру сердечника Ø69–Ø148 мм — диапазон расширения Ø148–Ø157 мм.
• По внутреннему диаметру сердечника Ø75–Ø148 мм — диапазон расширения Ø148–Ø157 мм.
• По внутреннему диаметру сердечника Ø34–Ø75 мм — диапазон расширения Ø75–Ø79 мм.

Монтаж и методы крепления

• За счёт расширения внутреннего вала: втулка устанавливается на пневматическую расширяемую валовую основу; расширение базы обеспечивает зажим.
• С помощью зажима: втулка оснащена зажимным элементом, который обжимает базовую ось (база может быть фиксированной стальной штангой).

Изготовление и материалы
Изготовление специальных размеров и индивидуальных версий по запросу. Некоторые модификации могут быть выполнены из алюминия в зависимости от модели для обеспечения точного и быстрого зажима в промышленных линиях.

Характеристики / Технические спецификации

• Назначение: адаптация расширяемых валов под разные внутренние диаметры рулонов/сердечников.
• Типичные преобразования: Ø34 → Ø75 мм, Ø69 → Ø150 мм.
• Стандартные группы внутренних диаметров: Ø34–Ø75 мм, Ø69–Ø148 мм, Ø75–Ø148 мм.
• Документированные диапазоны расширения: Ø75–Ø79 мм, Ø148–Ø157 мм (в зависимости от модели).
• Методы крепления: расширение внутреннего вала (пневматическое) или механический зажим.
• Варианты монтажа: на пневматические расширяемые валы или на фиксированную стальную штангу.
• Материалы: алюминий (в зависимости от модели).
• Марка: EJEMATIC
