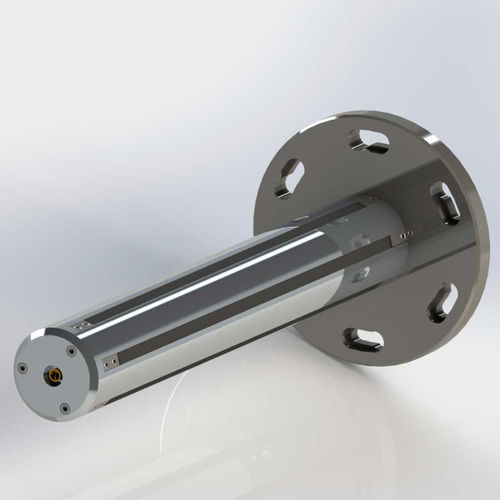

Расширяющийся вал для рулона

пневматическийконсольного типа

Описание
Кантилеверные пневматические расширяющиеся валы разработаны для облегчения быстрой погрузки и разгрузки рулонов. Стандартные версии подходят для рулонов массой до 100 кг; возможны индивидуальные решения для больших нагрузок и специальных задач.

Стандартные диаметры

• Стандартные диаметры корпуса: Ø69 мм, Ø75 мм, Ø148 мм
• Специальные размеры доступны: Ø25 мм–Ø300 мм

Диапазоны расширения (примеры)

• Ø69 → диапазон расширения Ø69–78 мм
• Ø75 → диапазон расширения Ø75–79 мм
• Ø148 → диапазон расширения Ø148–157 мм

Технические данные (выбранные значения)
Диаметр корпуса [мм]: 69, 75, 148
Рабочий диаметр с короткими расширителями [мм]: типично 73–79 в зависимости от модели
Рабочий диаметр с длинными расширителями [мм]: типично 78–157 в зависимости от модели
Количество расширяющих лент: 5 или 6 (зависит от модели)
Радиальная зажимная сила (при 6 bar): типично 42 000–50 400 N (зависит от модели)
Передача крутящего момента с картонными втулками (резиновые расширители 0,4): approx. 630–1 552 N*m/lin m
Передача крутящего момента с картонными втулками (нейлон 0,35): approx. 551–1 358 N*m/lin m
Передача крутящего момента со стальными/алюминиевыми втулками (алюминий 0,7): approx. 1 103–2 717 N*m/lin m
Масса (пневморасширяющийся вал без шей и заглушек) [kg/lin m]: типично 5.36–7.54
Рекомендуемое давление надува: 6 bar

Области применения, обслуживание и опции

• Типичные области применения: размотка/смотка, упаковка, печатные линии, бумажная и текстильная промышленность
• Изнашиваемые детали полностью взаимозаменяемы (воздушные камеры, клапаны, фитинги, расширяющие ленты, зажимные кулачки и т.д.)
• Доступные материалы расширителей: резина, нейлон (0,25 / 0,35), алюминий (0,25 / 0,35 / 0,7) — характеристики зависят от материала и толщины

Примечания
Технический лист содержит подробные модельные значения (диапазоны расширения, коэффициенты сцепления, передача крутящего момента, радиальные зажимные силы и массы). Доступна инженерная поддержка для заказных решений.
