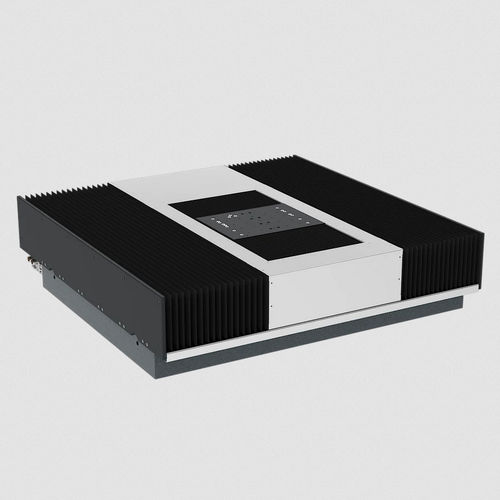

Координатный стол XY EZ-0117 series

с линейным двигателем2 осис воздушным амортизатором

При разработке XY Stage EZ-0117 особое внимание уделялось экономичности конструкции в сочетании с высокими требованиями к точности. Протекторы воздушных подшипников закрыты сильфоном для предотвращения попадания частиц, что делает EZ-0117 особенно подходящим для работы с частицами. Несмотря на наличие сильфона, достигается высокая точность позиционирования. Синхронные двигатели с железным сердечником обеспечивают ускорение до 10 м/с2 и скорость перемещения до 1 м/с. Станина станка выполнена из гранита. Для передачи энергии, сигналов и носителей информации со стороны поперечного стола предусмотрена интерфейсная панель. К обеим осям можно подводить электрическую и пневматическую энергию по отдельности. Конечное положение определяется индуктивными датчиками. XY Stage выпускается в двух типоразмерах с диапазоном перемещения 250 x 450 мм или 250 x 800 мм. По запросу возможны другие размеры или расширение двухосевой системы.
