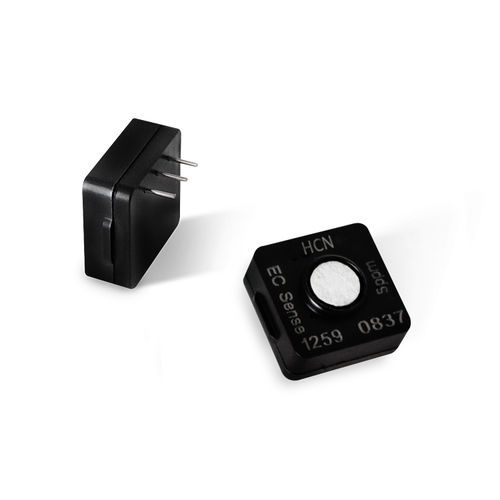

Датчик газа для цианистого водорода ES1-HCN-5

HCNэлектрохимическийуровень ppm

Обзор продукта
Датчик газа циановодорода (HCN) EC Sense ES1-HCN-5 — компактный электрохимический датчик на твердом полимере, разработанный для обнаружения HCN в диапазоне 0 – 5 ppm. Обеспечивает долгий срок службы, не требует питания и упрощает интеграцию при использовании с EC Sense Smart Digital Board, снижая потребность в ручной калибровке.

Технология
Твердо-полимерная электрохимическая технология основана на катализируемых электрохимических реакциях, которые генерируют электрический сигнал, пропорциональный концентрации газа. В отличие от датчиков с жидкими или гелевыми электролитами, твердый сердечник исключает утечки и высыхание, повышая надежность в промышленной эксплуатации.

Принцип работы
Датчики EC Sense на твердом полимере содержат три электрода, контактирующие с твердым электролитом. Электроды имеют большие поверхности из благородных металлов. Когда HCN диффундирует через пористую мембрану к рабочему электроду, происходит окисление или восстановление, и возникающая электрохимическая реакция генерирует ток, который измеряется во внешней цепи.

Преимущества датчиков ES1 от EC Sense
Разработаны для автоматизированного крупносерийного производства с постоянным контролем качества. Конструкция с твердым ядром исключает утечки и высыхание, упрощает установку на печатную плату и обеспечивает стабильную работу в течение длительного времени.

ХАРАКТЕРИСТИКИ

• Высокая селективность к целевым газам
• Длительный срок службы > 3 года
• Нет эффекта «отравления»
• Типичное время прогрева — секунды
• Быстрое время реакции
• Не требует питания
• Линейный выход
• Отсутствие дрейфа нулевой линии
• Улучшенное отношение сигнал/шум
• Широкий рабочий температурный диапазон: -40°C до +45°C
• Отличная чувствительность при низких температурах
• Отсутствие утечек
• Малые габариты
• Соответствует RoHS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические параметры

• Диапазон измерения: 0 – 5 ppm
• Разрешающая способность: < 0.1 ppm
• Максимальная перегрузка: 100 ppm
• Чувствительность: 40 nA/ppm ± 15 nA/ppm
• Время отклика: T50 < 30 с / T90 < 120 с
• Вес: < 0.7 g
• Размеры (датчик): 11.5 x 11.5 x 5.5 mm (без выводов)

Гарантия
1 год гарантии (заявление производителя).

ПРИМЕНЕНИЯ
Информация отсутствует.

ДОКУМЕНТЫ
Доступен даташит: ES1-HCN-5-01 Hydrogen Cyanide Sensor_Datasheet_V1.0_20260325

Характеристики / технические спецификации

• Модель: ES1-HCN-5
• Бренд: EC Sense
• Диапазон измерения: 0 – 5 ppm
• Разрешающая способность: < 0.1 ppm
• Максимальная перегрузка: 100 ppm
• Чувствительность: 40 nA/ppm ± 15 nA/ppm
• Время отклика: T50 < 30 с / T90 < 120 с
• Вес: < 0.7 g
• Размеры (датчик): 11.5 x 11.5 x 5.5 mm (без выводов)
• Диапазон рабочих температур: -40°C до +45°C
• Срок службы: > 3 года
• Не требует питания
• Соответствует RoHS
