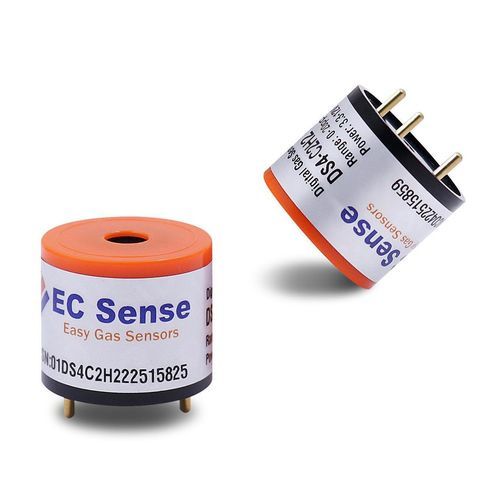

Умный датчик газа DS4

SO2H2SNH3

Обзор
Модуль цифрового газового датчика DS4 от EC Sense — компактный, энергоэффективный модуль на основе печатной твердо-полимерной электрохимической технологии. Разработан для промышленных, IoT и портативных применений; интегрирует микропроцессор, высокоточный АЦП и встроенные алгоритмы для непрерывного мониторинга с минимальным обслуживанием. Модуль заводски калиброван и не требует прогрева.

Технология
DS4 использует электрохимическую ячейку с затвердевшим электролитом (печатный полимер) и тремя электродами из драгоценных металлов за пористой мембраной. Конструкция с твердым полимером снижает риск протечек и повышает стабильность и срок службы в условиях высокой влажности и экстремальных температур. Диффузия газа в ячейку вызывает ток, пропорциональный концентрации.

Расширенные функции

• Встроенный микропроцессор, высокоточный АЦП и встроенные алгоритмы
• Рабочее напряжение: 3,3–12 В DC (рекомендуется 5 В); модуль поддерживает широкий диапазон
• Рабочая температура: -40 °C до +55 °C (компенсация температуры не требуется)
• Низкое энергопотребление с настраиваемыми режимами сна/пробуждения для батарейных/IoT устройств
• Не требует прогрева; быстрое время отклика и высокая линейность
• Долговременная стабильность нуля и конструкция против «отравления» для стабильной работы в полевых условиях
• Компактные промышленные габариты серии 4, цилиндрический дизайн для простой интеграции
• Соответствует RoHS; указана категория взрывозащиты (EX ia IIC T6 Ga)

Интеграция и обработка данных
DS4 предоставляет цифровой UART‑выход (3,3 В, полудуплексный режим однопроводной шины) для простого подключения к микроконтроллерам и IoT‑системам. Наборы для тестирования и оценочные инструменты (UART или RS485 → USB) поддерживают масштабируемое тестирование и массовые процессы калибровки.

Калибровка и точность
Каждый датчик профессионально калиброван на заводе, и данные калибровки хранятся в микропроцессоре модуля для быстрой установки plug-and-play. Заводская калибровка на основе диффузии имитирует реальные условия для повышения точности в полевых условиях. Насосные системы могут требовать вторичной калибровки в зависимости от параметров устройства.

Встроенный интеллект и обслуживаемость

• Самоопределение: автоматическая идентификация типа газа и диапазона измерений
• Пользовательские ID/коды шифрования для уникальной идентификации сенсоров и снижения ошибок конфигурации
• Удобное обслуживание: конструкция с возможностью горячей замены, протоколы офлайн-калибровки и сброс к заводским настройкам для минимизации простоя и воздействия при обслуживании

Сертификация и соответствие
Указаны категории взрывозащиты (EX ia IIC T6 Ga) и соответствие RoHS, что позволяет применять модуль в требовательных и потенциально опасных зонах.

Технические характеристики

• Модель: DS4
• Технология: печатный твердо-полимерный электрохимический сенсор с тремя электродами и пористой мембраной
• Комбинации газов / Диапазон измерений / Разрешающая способность / Время отклика: см. технический паспорт
• Выход: UART 3,3 В полудуплекс
• Рабочее напряжение: 3,3 – 5 В DC (рекомендуется 5 В); модуль поддерживает до 12 В
• Рабочая температура: -40 °C до +55 °C
• Рабочая влажность: 15–95% RH, без конденсации
• Вес (с датчиком): 4,56 г
• Габариты (с датчиком): 21,2 x 20 x Ø18 мм
• Конструкция: компактные промышленные размеры серии 4, цилиндрическая форма
• Энергетические режимы: режимы сна/пробуждения для IoT/батарейных приложений
• Обслуживание: поддержка горячей замены, офлайн-калибровки и сброса к заводским настройкам
• Калибровка: предварительная заводская калибровка; данные калибровки хранятся в микропроцессоре сенсора
• Антиотравляющий дизайн и долговечность; твердый электролит предотвращает утечки
• Сертификация: взрывозащита EX ia IIC T6 Ga; RoHS‑совместимость
• Гарантия: 1 год
