Подземная соединительная коробка CT S7 series

стальстеклопластикдля кабеля

Описание

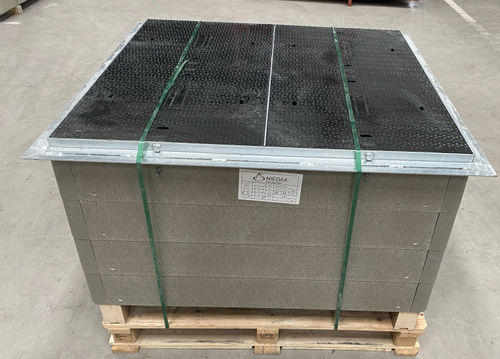

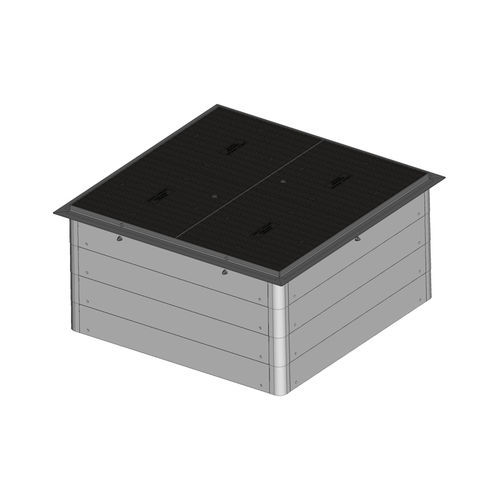

Кабельная камера CT S7 (также обозначается KVK S7) из GRP с интегрированной стальной рамой и GRP крышками. Полезная площадь 1000 × 1000 мм. Стандартная высота 600 мм (возможна настройка по запросу). Доступные классы нагрузки: A15 (1,5 т), B125 (12,5 т) и C250 (25,0 т).

Варианты / доступные нагрузки

• CT S7 A15 — Нагрузка: 1,5 т
• CT S7 B125 — Нагрузка: 12,5 т
• CT S7 C250 — Нагрузка: 25,0 т

Габариты
Внутр. длина | Внутр. ширина | Наруж. длина | Наруж. ширина
1000 мм | 1000 мм | 1100 мм | 1100 мм

Материал и отделка

• Материал: GRP (полимер, армированный стекловолокном)
• Рама: стальная рама (G.A.C)
• Крышки: GRP с соединяющимися кольцами
• Цвет: бетонно-серый
• RAL: 7023

Технические чертежи
Технические и размерные чертежи, а также таблицы нагрузок доступны в документации и технических паспортов продукта.

Технические характеристики

• Тип изделия: Кабельная камера / лоток для кабелей
• Модель: CT S7 (KVK S7)
• Полезная площадь (Д×Ш): 1000 × 1000 мм
• Наружные размеры (Д×Ш): 1100 × 1100 мм
• Стандартная высота: 600 мм (возможна адаптация)
• Конструкция: стыкующиеся GRP-короны с стальной рамой
• Доступные классы нагрузки: A15 (1,5 т), B125 (12,5 т), C250 (25,0 т)
• Отделка: бетонно-серый (RAL 7023)
• Варианты продукта: CT S7 A15, CT S7 B125, CT S7 C250
