Подземная соединительная коробка CT S5 series

стальPRVдля кабеля

Обзор продукта

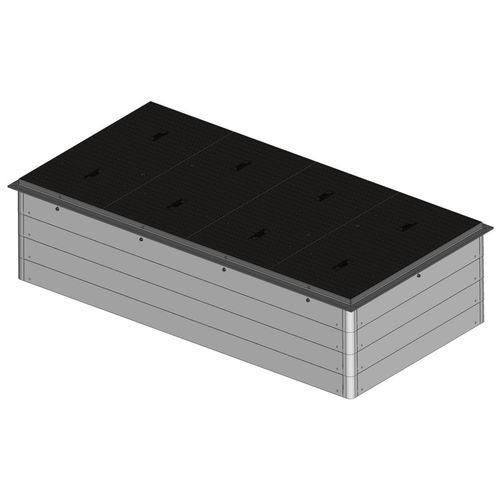

Кабельный распределительный колодец KVK S5 из стеклопластика (GRP) с несущим стальным каркасом (G.A.C.) и GRP-крышками с взаимозаменяемыми (вставными) коронками. Полезная внутренняя площадь 2500×1200 мм. Стандартная высота 600 мм; возможна индивидуальная настройка высоты. Классы нагрузки: A15 (1,5 т), B125 (12,5 т), C250 (25 т).

Габариты
Внутренняя длина: 2500 мм
Внутренняя ширина: 1200 мм
Наружная длина: 2600 мм
Наружная ширина: 1300 мм

Материал и отделка
Материал: GRP (стеклопластик, полиэфир, армированный стекловолокном)
Каркас: несущий стальной каркас (G.A.C.)
Крышки: GRP-крышки с вставными коронками
Цвет / Отделка: бетонно-серый, RAL 7023

Доступные варианты и классы нагрузки

• KVK S5 A15 — Класс A15 — 1,5 т
• KVK S5 B125 — Класс B125 — 12,5 т
• KVK S5 C250 — Класс C250 — 25,0 т

Примечания
Высота: стандарт 600 мм; возможна поставка с индивидуальной высотой и адаптацией размеров по запросу. Технические паспорта доступны для каждой модификации (PDF).

Характеристики / Технические спецификации

• Тип: модульный кабельный колодец с вставными GRP-коронками
• Полезная площадь (В×Ш): 2500 × 1200 мм
• Наружные размеры: 2600 × 1300 мм
• Высота: 600 мм (стандарт) или по запросу
• Материал: GRP (стеклопластик)
• Каркас: стальной несущий каркас (G.A.C.)
• Крышки: GRP с вставными коронками
• Цвет / Отделка: бетонно-серый (RAL 7023)
• Нагрузки: 1,5 т (A15), 12,5 т (B125), 25,0 т (C250)
• Модификации: KVK S5 A15, KVK S5 B125, KVK S5 C250
• Документация: технические данные (PDF) для каждой модификации
