Штангенциркуль XT915

Обзор
Система измерения плоскостности Easy-Laser XT915 разработана в первую очередь для проверки фланцев и поворотных подшипников, а также для других промышленных измерений плоскостности. XT915 подходит производителям, которым требуются быстрые и повторяемые проверки фланцев на больших расстояниях. Комплект поставки включает документацию.

Ключевые особенности

• Быстрое измерение с помощью моторизованной вращающейся лазерной головки (XT21), формирующей непрерывную лазерную плоскость.
• Дальность измерения до 12 м [40'] для проверок фланцев на больших пролетах.
• Три ориентировочных мишени для упрощения и ускорения настройки.
• Руководящая программа Flange flatness, пошагово сопровождающая оператора и выдающая результаты сразу после измерения.
• Кронштейн для плоскостности, обеспечивающий одноручную работу с детектором и улучшенное позиционирование по сравнению со стандартными магнитными основаниями.
• Высокоточный детекторный зонд (XT7) с длительным временем работы для промышленного использования.
• Возможность апгрейда до XT920 для более высокой точности, больших расстояний и расширенных геометрических измерений.

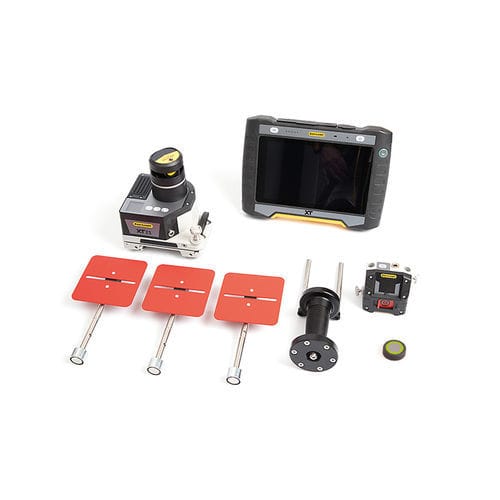

Состав системы / В комплекте

• Детектор XT7 (2-осевой TruePSD 20×20 мм)
• Лазерный передатчик XT21 (моторизованная вращающаяся головка)
• Мишени 100×100 мм (обычно 3 шт.)
• Кронштейн XT для плоскостности (ручной держатель детектора)
• Пульт дистанционного управления
• Рулетка 5 м [16.4']
• Зарядное устройство (100–240 В AC), DC-кабель с разветвителем для зарядки, адаптер DC→USB
• Салфетка для очистки оптики, USB-накопитель с руководствами, набор шестигранных ключей
• Чемодан для переноски на колесах

Принцип работы
Установите передатчик XT21 так, чтобы вращающаяся лазерная плоскость покрывала область измерения. Используйте ориентировочные мишени для грубой установки, затем перемещайте детектор в каждую точку измерения с помощью кронштейна и фиксируйте значения. Программа ведет оператора по последовательности измерений и сразу после измерения отображает результаты плоскостности.

Технические характеристики

• Дистанция измерения: до 12 м [40']
• Плоскостность лазерной плоскости: ±0.01 mm/m [±0.01 mils/inch]
• Детектор XT7 — Тип: 2-осевой TruePSD 20×20 мм [0.79×0.79"]
• XT7 — Коммуникация: Bluetooth
• XT7 — Встроенный аккумулятор: Li‑Ion перезаряжаемый
• XT7 — Время работы (непрерывно): до 16 часов
• XT7 — Разрешающая способность: 0.001 mm [0.05 mils]
• XT7 — Точность измерения: неподвижный луч ±0.001 mm ±1 %; вращающийся луч ±0.01 mm ±1 %
• XT7 — Электронный инклинометр: разрешение 0.1°
• XT7 — Термодатчики: точность ±1 °C
• XT7 — Защита от внешних воздействий: IP66/67
• XT7 — Рабочая температура: -10–50 °C [14–122 °F]
• XT7 — Температура хранения: -20–50 °C [-4–122 °F]
• XT7 — Относительная влажность: 10–95 %
• XT7 — Корпус: анодированный алюминий + PC/ABS + TPE
• XT7 — Размеры (Ш×В×Г): 76 × 76.6 × 46.4 мм [3.0 × 3.0 × 1.8"]
• XT7 — Вес: 241 г [8.5 oz]
• Лазерный передатчик XT21 — Тип: диодный лазер
• XT21 — Длина волны: 630–680 nm
• XT21 — Класс безопасности: Класс 2
• XT21 — Выходная мощность: < 1 mW
• XT21 — Диаметр пучка: 6 mm [0.24"] у апертуры, ~10 mm [0.39"] на 12 m [40']
• XT21 — Диапазон измерения: до 12 m [40']
• XT21 — Аккумулятор: Li‑Ion перезаряжаемый
• XT21 — Время работы (непрерывно): до 16 часов
• XT21 — Время прогрева: 15 мин
• XT21 — Рабочая температура: 0–50 °C [32–122 °F]
• XT21 — Температура хранения: -20–50 °C [-4–122 °F]
• XT21 — Относительная влажность: 10–95 %
• XT21 — Плоскостность лазерной плоскости: ±0.01 mm/m
• XT21 — TFT-дисплей: 240 × 240 px, RGB
• XT21 — Корпус: анодированный алюминий + PC/ABS + TPU
• XT21 — Размеры (Ш×В×Г): 147 × 168 × 147 мм [5.79 × 6.62 × 5.79"]
• XT21 — Вес: 2060 г [72.66 oz]
