Система выравнивания лазер XT920

валадля роликовдля станка

Обзор
Измерительная система геометрии Easy-Laser® XT920 Geometric — модульное решение для геометрических измерений в промышленных условиях. Она измеряет прямолинейность, плоскостность, перпендикулярность, параллельность и уровень в широком спектре применений. Система предлагает выбор из четырех лазерных передатчиков (XT20, XT21, XT22, XT23) и включает распространенные кронштейны; систему можно расширять для будущих задач измерений.

Выбор подходящего лазерного передатчика
В системе XT920 можно выбрать XT20, XT21, XT22 или XT23. XT22 обеспечивает наибольшую дальность и наиболее продвинутую оптику; выбор зависит от дистанции измерения, диаметра луча и требуемых функций для текущих и будущих задач.

Один детектор — множество применений
Геометрический детектор XT7 поддерживает обнаружение стационарных и вращающихся лазерных лучей, что позволяет добавлять передатчики для новых приложений, сохраняя тот же детектор. Детектор оснащен большим фронтальным дисплеем для пошаговой настройки и измерений, сенсором TruePSD 20x20 мм, Bluetooth-связью и защитой IP66/67.

Настройка системы под ваши задачи
XT920 поставляется с набором полезных кронштейнов. Добавляйте стандартные аксессуары или разрабатывайте кастомные кронштейны для конкретных задач. Положение PSD в XT7 совпадает с положением в измерительном блоке XT70-M, что упрощает комбинирование кронштейнов и компонентов между различными XT-системами.

Ключевые преимущества

• Высокая точность измерений — точные лазерные передатчики и детектор XT7 дают корректные показания для требовательных промышленных задач.
• Универсальные крепления — кронштейны спроектированы для устойчивости, повторяемости и удобства монтажа.
• Кросс-платформенная совместимость — совместимость с отображающими блоками Easy-Laser и устройствами iOS/Android для просмотра и записи данных.

Часто используемые программы (примеры)

• Базовая плоскостность — проверка плоскостности фундаментов и рам с использованием двух рядов точек (2–8 точек в ряду). Требуется отдельный лазерный передатчик.
• Прямолинейность — измерение длинных валов, роликов, опор подшипников, оснований, рельсов и конструкций машин. Предоставляет результаты выравнивания по горизонтали и вертикали в графическом и цифровом виде; автоматический расчет Best-fit. (Требуется передатчик XT20 или XT22.)
• Values – расширенные применения — может использоваться для большинства геометрических измерений с подходящими блоками и кронштейнами; полезно при полной установке оборудования. Интерфейс может отображать до четырех устройств одновременно; поддерживает автоматическую запись и заметки для каждой точки измерения.

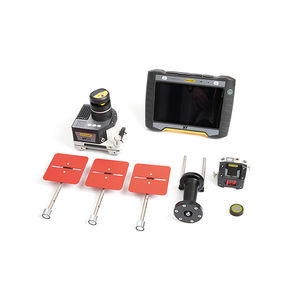

Части системы (примеры, включены или опциональны)

• Лазерный передатчик XT20
• Лазерный передатчик XT21
• Лазерный передатчик XT22
• Лазерный передатчик XT23
• Детектор XT7
• Мультикронштейн для лазерного передатчика
• Магнитное основание с поворотной головкой
• Офсетный кронштейн
• Удлиняемые штанги

Полная комплектация системы (стандартные элементы)

• 1 Детектор XT7
• 1 Пульт дистанционного управления
• 1 Мультикронштейн для XT лазерного передатчика
• 1 Магнитное основание с поворотной головкой
• 2 Магнитных основания
• 2 Офсетных кронштейна
• 4 Штанги 75 mm [2.95"]
• 8 Штанг 120 mm [4.72"]
• 1 Рулетка 5 m [16.4']
• 1 Зарядное устройство (100–240 V AC)
• 1 DC-разветвитель для зарядки
• 1 DC->USB адаптер для зарядки
• 1 Салфетка для очистки оптики
• 1 USB-накопитель с руководствами
• 1 Набор шестигранных ключей
• 1 Крепеж для установки XT лазерного передатчика

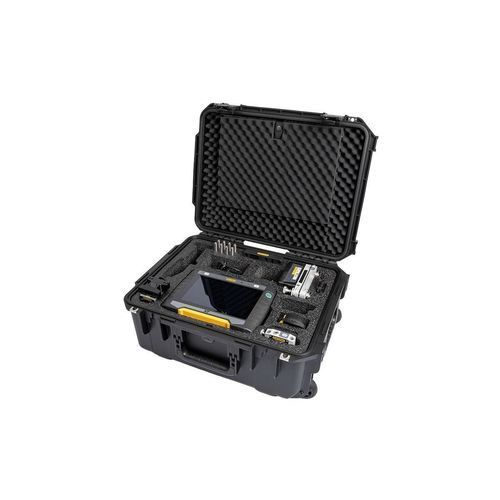

• 1 Транспортный кейс на колесах
• Добавьте лазерный передатчик по вашему выбору: XT20, XT21, XT22 или XT23

Примечания по детекторам и передатчикам
Детектор XT7 обнаруживает статические и вращающиеся лучи, имеет 2-осевой TruePSD 20x20 mm сенсор, Bluetooth-беспроводную связь, внутреннюю Li-ion батарею, разрешение 0.001 mm и типичное время работы до 16 часов. Передатчики XT отличаются дальностью, диаметром луча и функциями в зависимости от модели (XT20/XT21/XT22/XT23).

Технические характеристики

• Название системы: XT920 Geometric
• Brand: Easy-Laser®
• Детектор: XT7 — 2-осевой TruePSD 20x20 mm; Bluetooth; внутренняя Li-ion батарея; время работы до 16 h; разрешение 0.001 mm; точность измерения статичного луча ±0.001 mm ±1%, вращающегося ±0.01 mm ±1%; электронный инклинометр разрешение 0.1°; термодатчики ±1°C; IP66/67; габариты ШxВxГ: 76 x 76.6 x 46.4 mm; вес 241 g.
• XT20 Лазерный передатчик — диодный лазер; длина волны 630–680 nm; класс лазерной безопасности 2; выход < 1 mW; диаметр луча 6 mm на апертуре, 10 mm на 20 m; диапазон измерения радиус 20 m; Bluetooth; Li‑Ion батарея; время работы до 30 h; прогрев 15 min; рабочая температура -10–50 °C; защита IP55; дисплей 240x240 px; корпус анодированный алюминий + PC/ABS + TPU; габариты ШxВxГ 147x126x152 mm; вес 2065 g.
• XT21 Лазерный передатчик — диодный лазер; длина волны 630–680 nm; класс 2; выход < 1 mW; диаметр луча 6 mm на апертуре, ~10 mm на 12 m; диапазон измерения до 12 m; Li‑Ion батарея; время работы до 16 h; прогрев 15 min; хранение -20–50 °C; относительная влажность 10–95%.
• XT22 Лазерный передатчик — волоконно-связанный диодный лазер; длина волны 630–680 nm; класс 2; выход < 1 mW; диаметр луча 6 mm на апертуре, 13 mm на 40 m; диапазон измерения радиус 40 m; Bluetooth; Li‑Ion батарея; время работы до 30 h; прогрев 15 min; рабочая температура -10–50 °C; плоскостность лазерной плоскости ±0.01 mm/m.
• XT23 Лазерный передатчик — диодный лазер; длина волны 630–680 nm; класс 2; выход < 1 mW; диаметр луча 6 mm на апертуре, 13 mm на 40 m; диапазон 20–40 m в зависимости от связи; Bluetooth (указан диапазон 40 m); Li‑ion батарея; время работы до 16 h; прогрев 15 min; рабочая температура 0–50 °C в некоторых моделях; плоскостность лазерной плоскости ±0.01 mm/m; перпендикулярность между лучами ±0.01 mm/m (зависит от модели).
• Общие условия эксплуатации и удобство: многие компоненты разработаны для наружного/промышленного применения; относительная влажность типично 10–95%; температура хранения типично -20–50 °C; корпуса из анодированного алюминия, PC/ABS и TPU; система расширяема за счет аксессуаров и кронштейнов.
