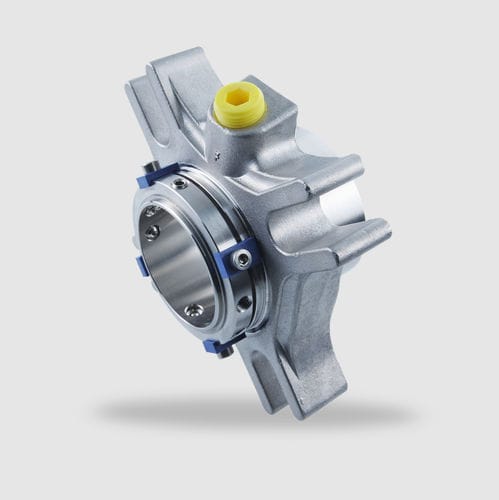

Механическая оснастка с картриджем

для насосаиз металлаиз стали

Одиночное уплотнение Доступно для стандартных (Cartex-ASPN) и большепроходных (Cartex-ABPN) камер уплотнения Картридж Сбалансированный Независимо от направления вращения Одинарные уплотнения с промывкой (-ASPN, -ABPN) и с закалкой в сочетании с манжетным уплотнением (-ASQN, -ABQN) или дроссельным кольцом (-ASTN, -ABTN) Преимущества Идеально подходит для использования в технологических насосах ANSI Универсальное применение для конверсии уплотнений, модернизации или оригинального оборудования Уплотнение для стандартизации Нет необходимости в изменении размеров камеры уплотнения, малая радиальная высота установки Отсутствие повреждения вала динамически нагруженным уплотнительным кольцом Увеличенный срок службы Не допускаются ошибки при монтаже, экономическая эффективность Отсутствие повреждений, вызванных попаданием грязи во время монтажа Простой и легкий монтаж благодаря предварительно собранному узлу (сокращение времени простоя) Рабочий диапазон Cartex-ASPN, - ABPN, -ASTN, -ABTN, -ASQN, -ABQN Диаметр вала: d1 = 1,000" ... 3.750" Другие размеры по запросу Комбинация материалов скользящей поверхности BQ1 Скорость скольжения: vg = 16 м/с (52 фута/с) Комбинация материалов скользящей поверхности Q1Q1 или U2Q1 Скорость скольжения: vg = 10 м/с (33 фута/с) Осевое перемещение: ±1,0 мм, d1 ≥75 мм ±1,5 мм Материалы Уплотнительная поверхность: Карбид кремния (Q1), углеродная графитовая смола с пропиткой (B), карбид вольфрама (U2) Седло: карбид кремния (Q1) Вторичные уплотнения: FKM (V), EPDM (E), FFKM (K), перфторуглеродная резина/PTFE (U1) Пружины: Hastelloy® C-4 (M) Металлические детали: CrNiMo сталь (G) Стандарты и допуски ANSI Рекомендуемые области применения Технологическая промышленность Нефтехимическая промышленность Химическая промышленность Фармацевтическая промышленность Технология электростанций Целлюлозно-бумажная промышленность Технология водоснабжения и очистки сточных вод Горнодобывающая промышленность Пищевая промышленность и производство напитков Универсально применимые Технологические насосы ANSI
