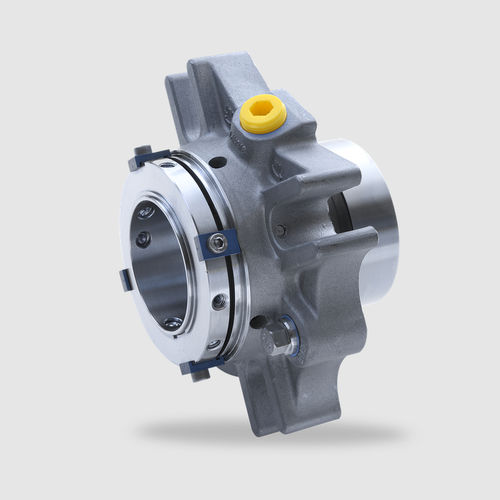

Двойное уплотнение
Картридж
Сбалансированный
Независимо от направления вращения
Двойное сбалансированное давление
Встроенное насосное устройство
Доступные варианты: для эксцентриковых винтовых насосов (-Vario) и версия с газовой смазкой (-GSDN)
Преимущества
Идеальное уплотнение для стандартизации
Универсально подходит для замены сальников, модернизации или OEM-производителей
Нет необходимости в изменении размеров камеры уплотнения (центробежные насосы), малая радиальная высота установки
Отсутствие повреждения вала динамически нагруженным уплотнительным кольцом
Увеличенный срок службы
Отсутствие повреждений, вызванных попаданием грязи во время монтажа
Простой и легкий монтаж благодаря предварительно собранному узлу
Возможна индивидуальная адаптация к конструкции насоса
Возможно исполнение по индивидуальному заказу
Рабочий диапазон
Диаметр вала:
d1 = 25 ... 100 мм (1.000" ... 4.000"
Другие размеры по запросу
Комбинация материалов скользящей поверхности BQ1
Скорость скольжения: vg = 16 м/с (52 фута/с)
Комбинация материалов скользящей поверхности Q1Q1 или U2Q1
Скорость скольжения: vg = 10 м/с (33 фута/с)
Рекомендуемая среда подачи:
макс. ISO VG 5
Осевое перемещение: ±1,0 мм, d1 ≥75 мм ±1,5 мм
Материалы
Уплотнительная поверхность: Карбид кремния (Q1), углеродная графитовая смола с пропиткой (B), карбид вольфрама (U2)
Седло: карбид кремния (Q1)
Вторичные уплотнения: FKM (V), EPDM (E), FFKM (K), перфторуглеродная резина/PTFE (U1)
Пружины: Hastelloy® C-4 (M)
Металлические детали: CrNiMo сталь (G), CrNiMo литая сталь (G)
Рекомендуемые применения
Нефтехимическая промышленность
Химическая промышленность
Фармацевтическая промышленность
Технология электростанций
Целлюлозно-бумажная промышленность
Горнодобывающая промышленность
Пищевая промышленность и производство напитков
Сахарная промышленность
Универсально применимые
Центробежные насосы
Эксцентриковые винтовые насосы
---
