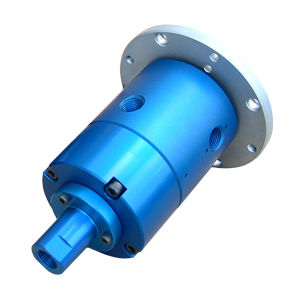

Поворотное соединение для масла HF-07013

3 проходаточноедля ротационного стола

Описание
Ротационный соединитель с 3 каналами, разработанный для применения в индексном столе. Обладает конструкцией с точной подгонкой для замены внутреннего несущего подшипника и для переоборудования стола под гидравлическое зажимание заготовок. Предназначен для масляных сред в помещениях. Номинальное давление 5 000 PSI [345 BAR], макс. скорость 20 об/мин.

Основные сведения

• Отрасль: станкостроение
• Тип среды: масло
• Среда эксплуатации: внутри помещения
• Материал: углеродистая / легированная сталь
• Макс. давление: 5 000 PSI [345 BAR]
• Макс. скорость: 20 об/мин

Данные по проходам и размерам

• Количество проходов: 3
• Размер прохода: .156" [4 mm]
• Сквозное отверстие: нет
• Диаметр: 4.200" [106,7 mm]
• Длина: 5.575" [141,6 mm]

Связанные примечания к применению

• Разработан для применения в индексном столе
• Конструкция с точной подгонкой для замены внутреннего несущего подшипника
• Сконфигурирован для переоборудования стола под гидравлическое зажимание заготовок

Характеристики / технические спецификации

• Модель: HF-07013
• Отрасль: станкостроение
• Среда: масло
• Среда эксплуатации: внутри помещения
• Материал: углеродистая / легированная сталь
• Максимальное давление: 5 000 PSI [345 BAR]
• Максимальная скорость: 20 об/мин
• Количество проходов: 3
• Размер прохода: .156" [4 mm]
• Сквозное отверстие: нет
• Общий диаметр: 4.200" [106,7 mm]
• Общая длина: 5.575" [141,6 mm]
