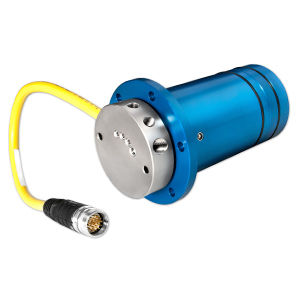

Гидравлическое поворотное соединение BM-12604

для масладля газа4 прохода

Обзор
Вращающийся поворотный соединитель с 4 каналами, спроектирован для непосредственного крепления к индексирующей системе OEM, предназначен для применения в станкостроении. Встроен 18‑контактный электрический скользящий контакт (шлейф) с классом защиты IP68 для защиты электрических контактов от прямого попадания охлаждающей жидкости. Предназначен для использования в помещении с газообразными средами.

Технические характеристики (данные со страницы)

• Отрасль: Станки
• Тип среды: Газ
• Окружение: В помещении
• Материал: Алюминий
• Макс. давление: Вакуум, 120 PSI [8 BAR]
• Макс. скорость: 60 об/мин
• Число каналов: 4
• Размеры каналов: 1,90" [48,3 мм], 0,250" [6,4 мм]
• Сквозной диаметр: Отсутствует
• Диаметр: 4,438" [112,7 мм]
• Длина: 7,060" [179,3 мм]

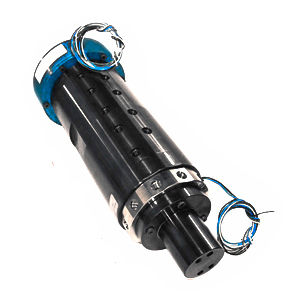

Связанные проекты (резюме страницы)

• Отрасль: Станки
• Число каналов: 4 - 5 каналов
• Диапазоны размеров каналов: 0,125" - 0,249" [3,18 мм - 6,32 мм]; 0,250" - 0,374" [6,35 мм - 9,50 мм]
• Скорость вращения (RPM): 25 - 99 об/мин
• Давление (PSI): Вакуум; 0 - 199 PSI [0 - 14 BAR]
• Среда: Газ
• Материал: Алюминий
• Сквозной диаметр: Отсутствует
• Окружение: В помещении
• Опции: Скользящий контакт (слайп ринг)

Характеристики / технические спецификации

• Модель / Обозначение: BM-12604
• Конфигурация: вращающийся поворотный соединитель с 4 каналами
• Электрика: встроенный 18‑контактный скользящий контакт, класс IP68 (защита от прямого попадания охлаждающей жидкости)
• Совместимость среды: Газ
• Максимальное давление: Вакуум до 120 PSI (прибл. 8 BAR)
• Максимальная скорость вращения: 60 об/мин (зависит от применения)
• Размеры каналов: основной 1,90" (48,3 мм); вторичный 0,250" (6,4 мм)
• Число каналов: 4
• Сквозной диаметр: Отсутствует
• Материал корпуса: Алюминий
• Общий диаметр: 4,438" (112,7 мм)
• Общая длина: 7,060" (179,3 мм)
• Предназначенное окружение: внутри помещений / применения для станков
• Опции: скользящий контакт (электрический)
