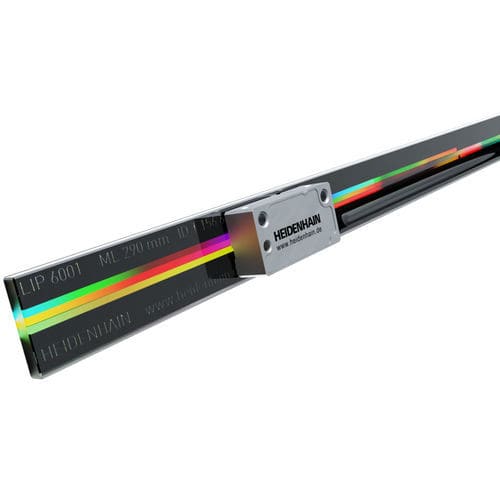

Инкрементальный датчик угла поворота LIP 6000

оптическийоткрытыйс цифровым выходом

Инкрементный линейный энкодер с очень высокой точностью Для высокоточных линейных осей длиной до 3040 мм Очень мелкий шаг измерения (<1 нм) Высокая скорость и стабильность положения Определение положения с помощью концевого выключателя и рельса привязки Компактная конструкция для ограниченного монтажного пространства Интерфейсы: 1 VPP, TTL Высокоточное сканирование Линейные энкодеры LIP с открытой конструкцией используют интерференционное сканирование. Их измерительным эталоном является фазовая решетка на стеклокерамическом носителе шкалы. Эти линейные энкодеры отличаются чрезвычайно малым шагом измерения и исключительной точностью. Надёжное качество сигнала Разработанная компанией HEIDENHAIN микросхема HSP 1.0 ASIC обеспечивает стабильно высокое качество сканирующего сигнала. Микросхема компенсирует падение амплитуды сигнала за счёт увеличения тока светодиода, тем самым поддерживая оптимальную форму сигнала даже при загрязнении. Уровень шума также поддерживается на стабильно низком уровне. Простота монтажа Небольшие периоды сигнала обычно требуют очень узких монтажных допусков для расстояния между сканирующей головкой и измерительным эталоном. Для облегчения монтажа открытые линейные энкодеры HEIDENHAIN отличаются широкими монтажными допусками, которые практически не влияют на качество выходного сигнала. Универсальность применения Высокая степень интеграции делает эти энкодеры очень компактными и лёгкими. Разнообразие вариантов монтажа позволяет использовать их в различных областях применения. Их измерительный эталон можно закрепить с помощью клея или зажима, а сканирующие головки можно выбрать с выводом кабеля слева или справа. Быстрая привязка Встроенная функция возврата в исходное положение обеспечивает определение положения и более быструю привязку системы, что дает явное преимущество для осей с длинными ходами.
