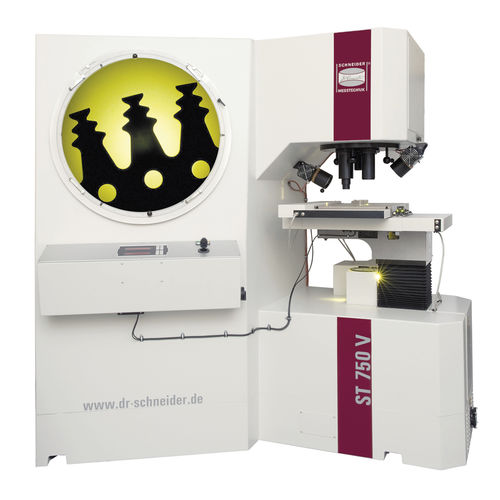

Области применения вертикальных измерительных проекторов
Измерительные проекторы с вертикальным прохождением луча имеют поперечный стол с очень высокой жесткостью. Благодаря специальной стеклянной пластине нагрузка на стол до 20 кг может быть измерена непосредственно на стеклянной пластине. Такие крепления, как тиски с заостренными губками или оси вращения, ручные, моторизованные или с ЧПУ, могут быть без проблем установлены на столе.
Закрепленные в жесткой базовой конструкции линзы, зеркала и проекционные экраны из высококачественных материалов с отличными оптическими свойствами гарантируют высочайшую точность измерений. Такая надежность измерений характеризует компанию Dr. Heinrich Schneider Messtechnik как надежного и инновационного партнера в области прецизионных измерений и гарантирует вам неизменно высокую точность на протяжении всего срока службы вашего измерительного устройства.
Базовая конфигурация измерительных проекторов
проекционный экран 600 - 1000 мм с волосками, в зависимости от исполнения -
Держатель шаблона
Угломер с возможностью поворота на 360°, верньер 1'
3-линзовая турель для различных объективов
Диапазон измерений: 300 x 200 мм до 500 x 200 мм, в зависимости от исполнения
Площадь стола: 600 x 440 мм до 800 x 440 мм, в зависимости от исполнения
Оси X, Y и Z на игольчатых подшипниках
Шкалы с разрешением 0,1 мкм
Моторизация всех трех осей и управление с помощью джойстика
Освещение проходящим и падающим светом
Фокусируемая подсветка падающим светом
Измерительное программное обеспечение M2 с датчиком края, встроенным в траекторию луча
---
